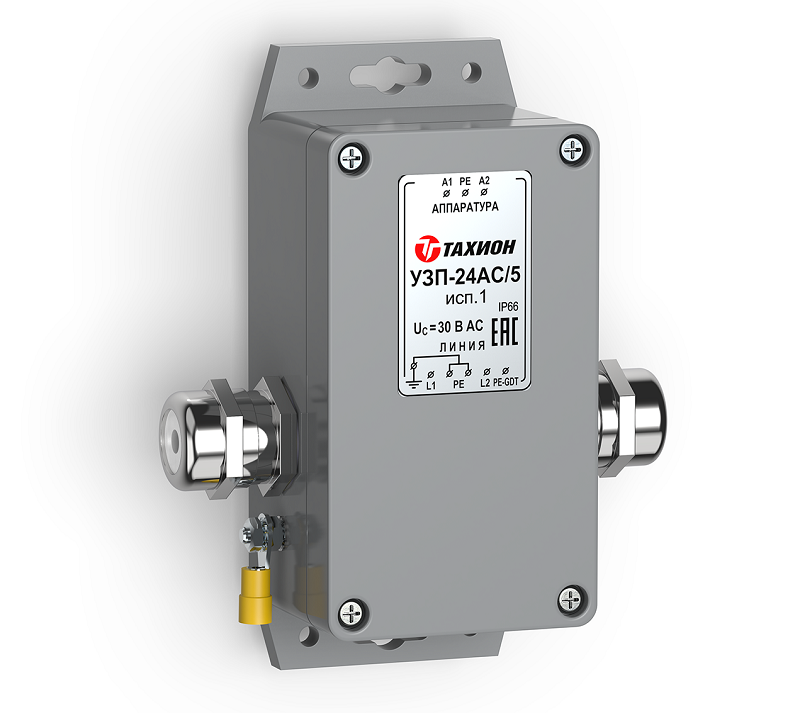

УЗП-24AC/5 исп.1

Уличное устройство защиты для цепей вторичных источников питания 24VAC.

Предназначено для защиты цепей вторичных источников электропитания распределительных сетей аппаратуры промышленной автоматизации, систем сигнализации и прочих питаемых устройств от импульсных перенапряжений (грозовых, электростатических разрядов и др.). Устанавливается на границе 1 ÷ 2 зон молниезащиты и выше (в соответствии с МЭК 61312-1).

Устройство выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

По техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.

Климатическое исполнение соответствует УХЛ1, 5 ГОСТ 15150.

• Номинальное рабочее напряжение, Un: 24VAC.
• Макс. длительное рабочее напряжение, Uc: 30VAC.
• Номинальный рабочий ток In, не более 5А.
• Номинальный ток разряда (8/20 мкс), In: линия-линия 2,5кА, линия-земля 2,5кА.
• Суммарный импульсный ток (8/20 мкс) 5кА.
• Уровень напряжения защиты при In, Up: линия-линия 80V, линия-сигнальная земля 80V, линия-защитная земля 600V.
• Время срабатывания, менее: линия-линия 10нс, линия-земля 100нс.
• Выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях.
• Кабельные вводы PG11, диаметр кабеля 6 ÷ 10 мм (2 шт.).
• Диапазон рабочих температур – 55° ÷ +85°С.
• Степень защиты IP66.

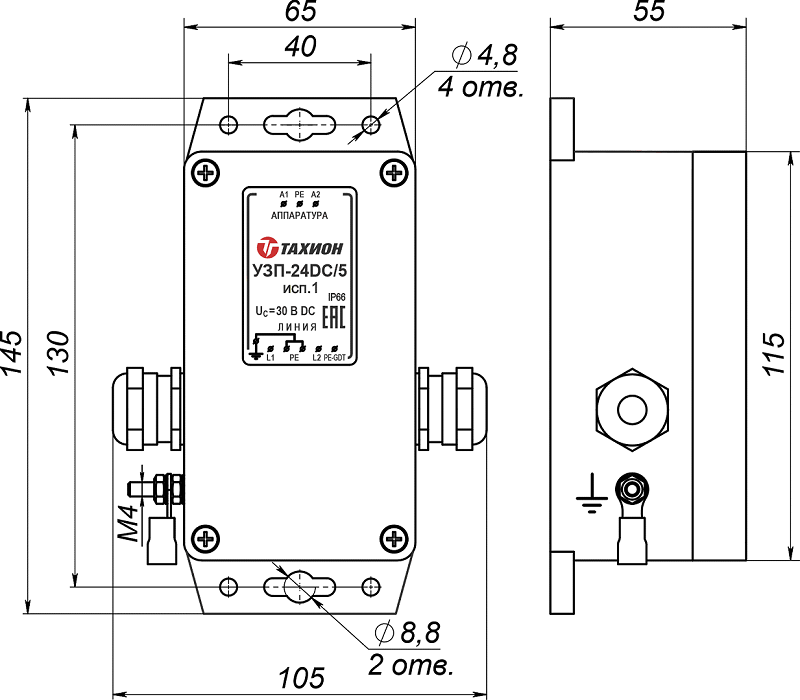

• Габаритные размеры (с кабельными вводами) 145х105х55мм.
