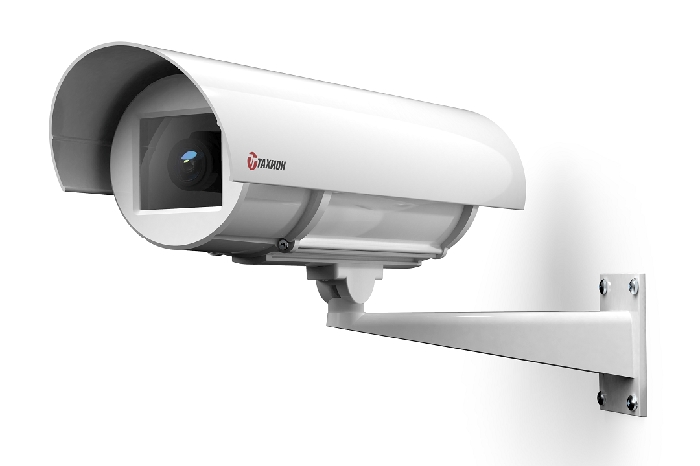

ТГБ-7-220/12
Термокожух для видеокамеры. IP66/IP68. Рабочий объем 70х70х215 мм. 220В AC. Напряжение питания видеокамеры 12В DC или 220В AC. Мощность обогрева 31/21 Вт. -60°С/-40°С…+50°C. Холодный пуск. Два гермоввода 6-10мм.
Производитель: Тахион
- Код:
- 00044572
- Артикул
- 01002
- Базовая единица
- шт
Термокожух ТГБ-7-220/12 предназначен для установки видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур).
Термокожух обеспечивает
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- непосредственный обогрев стекла термокожуха;
- стабилизацию температуры видеокамеры (встроенный вентилятор);
- преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
- безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске;
- две ступени мощности обогрева, что позволяет использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150;
Трмокожух соответствует
- техническим требованиям - ГОСТ Р 51558;
- требованиям по безопасности – ГОСТ Р МЭК 60065;
- требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- степени защиты от поражения электрическим током – I классу ГОСТ 12.2.007.0;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66/IP68 по ГОСТ 14254.
Модуль видеокамеры изолирован от корпуса термокожуха.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Термокожух ТГБ-7 не предусматривает возможность установки на него стеклоочистителя.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питания, В | 230 AC |
| Напряжение / ток внутреннего источника питания, В DC / А | 12 / 1,4 |
| Температура вкл./откл. обогрева, °С | 20 / 25 |
| Мощность обогрева, Вт |
25 17 |
| Максимальная потребляемая мощность / ток (включая видеокамеру), Вт / А |
45 / 1,9 37 / 1,6 |
| Диапазон температуры окружающей среды при эксплуатации, °С | -60 … +50 |
| Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры, °С |
-60 -40 |
| Температура вкл./откл. холодного запуска, °С | -10 / -15 |
| Влажность воздуха при +25 °С, % | до 100 |
| Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
| Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
| Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002 |

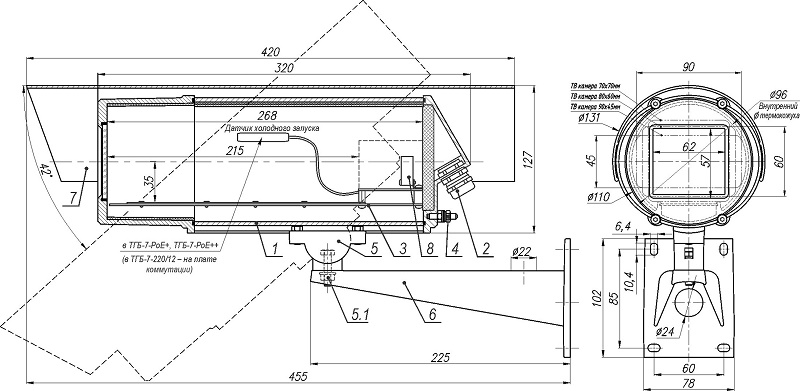

| Габаритные размеры | см. рисунок |
| Масса с упаковкой, кг, не более | 3,5 |
| Режим работы | круглосуточный |
