YNS21-3-063-22-12

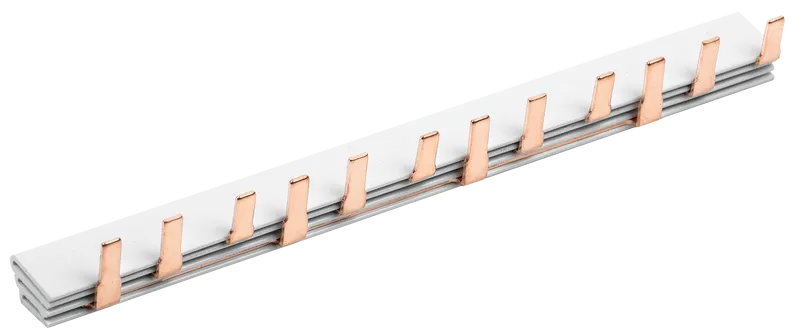

Шина соединительная типа PIN (12 штырей) 3Р 63А 22см IEK
Производитель: IEK
- Код:
- 00045069
- Артикул
- YNS21-3-063-22-12
- Базовая единица
- шт
624.90 руб.
Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки).
- Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю
- Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру.
- Для полуторамодульных шин имеются боковые заглушки.
- Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.
Технические характеристики
| Максимальное количество подключаемых устройств | 12 |
| Размеры поля или шага | 18 мм |
| Поперечное сечение | 182 мм² |
| Длина | 220 мм |
| Номин продолжительный ток Iu | 63 А |
| Изолированный | Да |
| Номин импульсное напряжение | 4 кВ |
| Номин кратковременно выдерживаемый ток Icw | 12 кА |
| Подходит для устройств с N-шиной | Нет |
| Подходит для устройств с вспомогат перекл | Нет |
| Общ количество полюсов | 3 |
| Номин напряжение | 230/400 В |
| Вес | 0,6 кг |
| Температура эксплуатации | -45...+40 °C |
| Номин напряжение изоляции Ui | 600 В |
| Количество фаз | 3 |
| Срок службы, Лет | 15 |
| Гарантийный срок, Лет | 2 |
