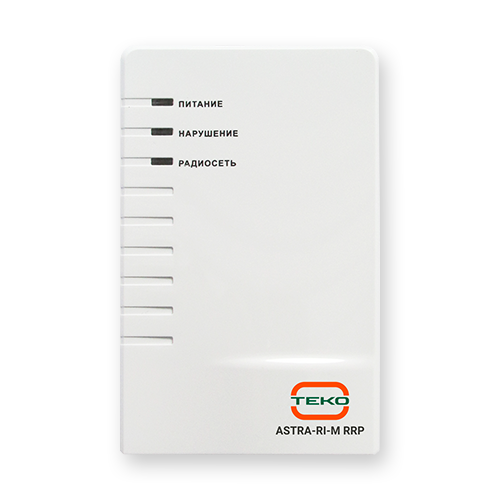

Астра-РИ-М PPП
Расширитель беспроводных зон в составе системы с центральным ППКУП Астра-812 Pro или Астра-8945 Pro; ретранслятор (РТР) сигналов в составе системы Астра-РИ-М для увеличения дальности системы.
Производитель: ТЕКО
- Код:
- 00045613
- Артикул
- 00-00025424
- Базовая единица
- шт
2 999 руб.
Радиорасширитель пожарный
Назначение
- расширитель беспроводных зон в составе системы с центральным ППКУП Астра-812 Pro или Астра-8945 Pro;
- ретранслятор (РТР) сигналов в составе системы Астра-РИ-М для увеличения дальности системы.
Особенности
- 2 режима работы:
- системный
- ретранслятор (РТР) - режим устанавливается перемычкой и кнопкой на плате РРП;
- системный режим обеспечивает:
- работу в модернизированном режиме радиоканала - режиме 2,
- работу в качестве расширителя беспроводных зон в составе системы с применением центрального ППКУП серии Pro (Астра-812 Pro, Астра-8945 Pro),
- выдачу извещений и состояний от зарегистрированных извещателей и радиоустройств в ППКУП,
- передачу квитанций о подтверждении приема извещения и передачу команд управления на радиоустройства с двусторонним радиоканалом,
- подключение до 16-ти РРП к центральному ППКУП серии Pro,
- информационный обмен с ППКУП по интерфейсу RS-485,
- регистрацию до 192 радиоустройств системы Астра-РИ-М разных типов, включая РТР с одним уровнем ретрансляции;
- режим ретранслятора (РТР) обеспечивает ретрансляцию сигналов от всех радиоустройств, зарегистрированных в том же РРП, что и ретранслятор;

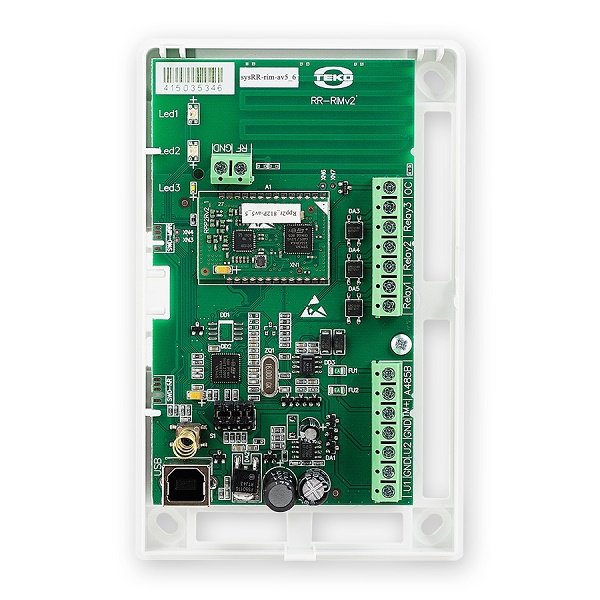

- три релейных выхода и один выход "открытый коллектор", программируемые как системные;
- два входа питания (основной и резервный) по ГОСТ Р 53325;
- интерфейс USB для связи с ПК;
- клеммник RF-GND для подключения штыревой антенны из комплекта поставки или выносной антенны;
- встроенная антенна (в заводской поставке отключена, для использования запаять контактные площадки справа от клеммной колодки RF-GND);
- не требуется получения разрешений на применение от органов государственной радиочастотной службы.
Технические характеристики
| Рабочие частоты: | |
|---|---|
| - литера 1 | 433, 42 МГц |
| - литера 3 | 434, 42 МГц |
| Радиус действия радиоканала на открытой местности, не менее: | |
| - для извещателей | 300 м |
| - для РПДК | 1000 м |
| - для РТР | 1500 м |
| мощность МРР в режиме передачи, не более | 10 мВт |
| напряжение питания | от 10 до 28 В |
| ток потребления при напряжении 12 В, не более | 100 мА |
| ток потребления при напряжении 24 В, не более | 80 мА |
| время технической готовности, не более | 60 с |
| длина линии интерфейса RS-485 при условии применения кабеля типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-5 | до 1000 м |
| габаритные размеры | 136х86х38 мм |
| - температура | от -10 до +55°С |
| - относительная влажность воздуха без конденсации влаги | до 98% при +40°С |
| - степень защиты оболочкой | IP20 |
Информативность
- 3 трехцветных индикатора:
- индикатор «ПИТАНИЕ» – состояние питания РРП,
- индикатор «НАРУШЕНИЕ» – в режиме РРП состояние связи с ППКУП, в режиме РТР постоянно горит зеленым цветом
- индикатор «РАДИОСЕТЬ» - не используется (отключен);
- «А 485 В» - вход/выход интерфейса проводной связи RS-485;
- 4 универсальных программируемых выхода:
- «Relay 1» - «Relay 3» – обеспечивают коммутацию нагрузки не более 0,1 А/100 В,
- «OC» – «открытый коллектор», обеспечивает коммутацию нагрузки не более 1,5 А/27 В;
- клеммник «RF-GND» для подключения штатной штыревой или выносной антенны.
