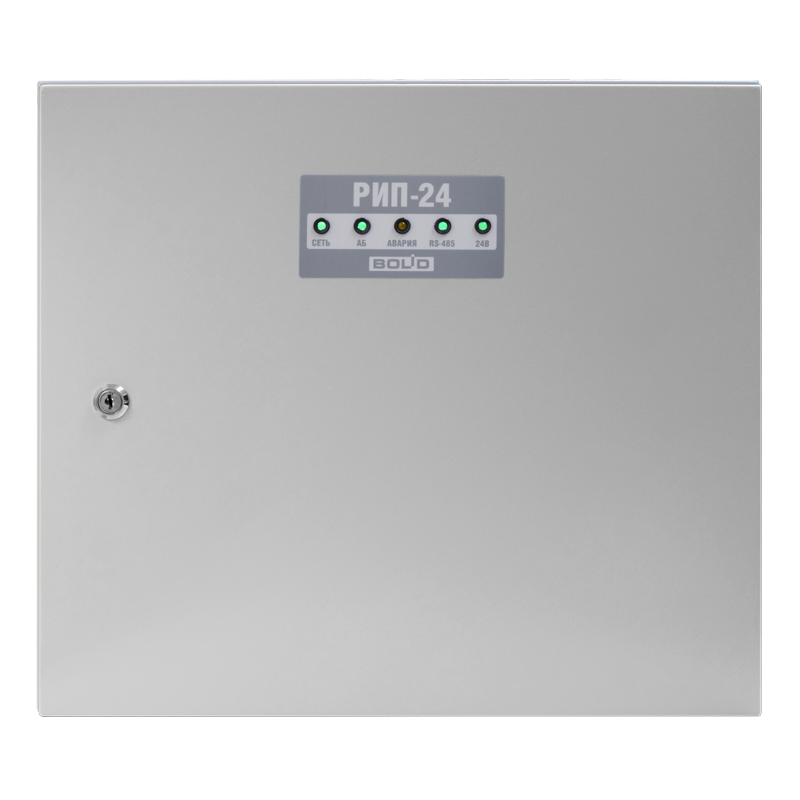

РИП-24 исп.57

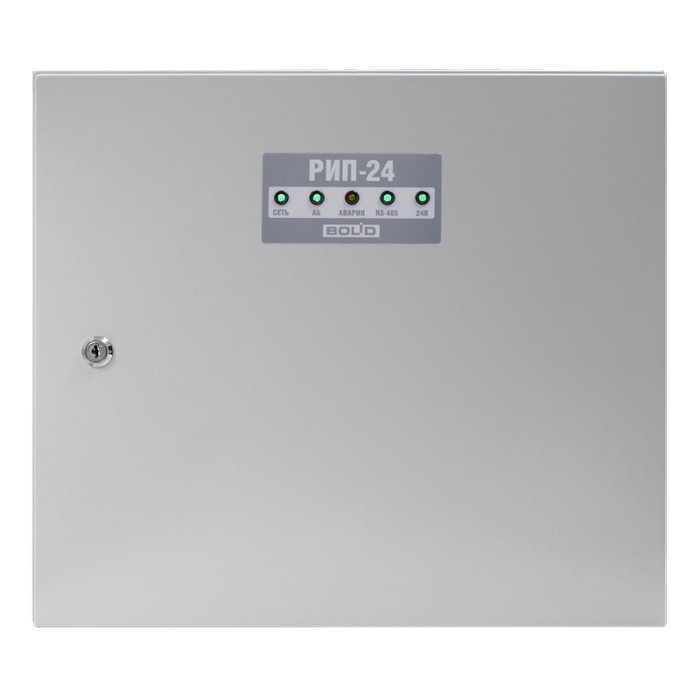

Резервированный источник питания, 24 В, 8 А (2 мин-11 А), два выходных канала, передача данных и управление по интерфейсу RS-485, световая и звуковая индикация режимов, возможность установки аккумуляторов 2х40 Ач, защита от пере разряда. Металлический корпус
Производитель: Болид
- Код:
- 00045637
- Артикул
- 1-540-341-821
- Базовая единица
- шт
17 160 руб.
Предназначен для питания извещателей, приборов ОПС, СКУД и пожарной автоматики в составе ИСО «Орион». 24 В, 8 А (max 11 А); емкость устанавливаемых АБ 40 Ач (2 шт.); два независимых RS-485 интерфейса; два выхода к нагрузке с индивидуальной защитой по току; защита: от перенапряжения, от КЗ, от переполюсовки АБ.
- Функциональные возможности:
- Два независимых выходных канала
- Две информационные линии интерфейса RS-485
- Резонансный AC/DC преобразователь 300 Вт с активным ККМ
- Измерение коэффициента мощности потребления от сети, напряжения и тока сети
- Измерение выходного напряжения и тока
- Балансировка и термокомпенсация напряжения заряда аккумуляторных батарей 26Ач или 40Ач
- Анализ состояния каждой из 2-х АБ путем измерения их внутренних сопротивлений
- Передача событий на пульт «С2000М», «С2000М исп.02», ППКУП «Сириус» или АРМ «Орион Про»:
- «Сброс прибора»
- «Авария сети»
- «Восстановление сети»
- «Перегрузка источника питания» / «Перегрузка источника устранена»
- «Неисправность ЗУ» / «Восстановление ЗУ»
- «Неисправность источника питания» / «Восстановление питания»
- «Неисправность батареи»
- «Ошибка теста АБ»
- «Разряд батареи»
- «Требуется обслуживание» / «Требуется замена батареи»
- «Восстановление батареи»
- «Тревога взлома» /«Восстановление зоны контроля взлома»
- «Отключение выходного напряжения» /«Подключение выходного напряжения»
- «Повышение температуры АБ» / «Температура АБ в норме»
- Измерение и передача данных по запросу от «С2000М», «С2000М исп.02», ППКУП «Сириус» или АРМ «Орион Про»:
- Напряжения и тока сети
- Коэффициента активной мощности сети
- Напряжения АБ
- Напряжение на выходе
- Тока нагрузки
- Тока заряда/разряда АБ
- Внутреннего сопротивления каждой АБ
- Измерение температуры АБ
- Защита с автоматическим восстановлением работоспособности от:
- Превышений входного и выходного напряжений
- Перегрузок по входу и выходу
- «Переполюсовки» каждой АБ
- Замыкания клемм подключения АБ
- Интеллектуальный контроль каждой аккумуляторной батареи:
- Анализ состояния каждой из 2х АБ путем измерения их внутренних сопротивлений
- Измерение емкости АБ
- Балансировка АБ
- Расчет времени работы в резервном режиме с учетом реального тока нагрузки
- Программируемый таймер-счетчик времени наработки АБ
- Отключение АБ при ее разряде
- Автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса (термокомпенсация)
- Световая индикация и звуковая сигнализация:
- Наличие / отсутствие сетевого напряжения
- Наличие или нарушение связи по интерфейсу RS-485
- Короткое замыкание или перегрузка по выходу
- Заряд АБ
- Отсутствие АБ
- Отключение АБ при ее разряде
- Энергонезависимый буфер событий
- Релейный выход для сигналов неисправности
- Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UProg
- Поддержка мониторинга параметров через программу Shleifes
- Рекомендуемый резервный источник питания Аккумуляторные батареи серии «Болид»
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Напряжение сети | (176...253) В |
|
Выходное напряжение при питании от сети при питании от АБ |
(27±1) В (20...27) В |
| Количество выходных каналов (для подключения нагрузок) с защитой от КЗ и автоматическим восстановлением после КЗ | 2 |
| Общий номинальный выходной ток выходных каналов | 8 А |
| Общий максимальный выходной ток выходных каналов (до 2х минут) | 11 А |
| Максимальная мощность, потребляемая от сети | 330 ВА |
| Коэффициент мощности потребляемой от сети при номинальном выходном токе |
не менее 0,98 (активный корректор) |
| Собственный ток потребления от АБ | не более 15 мА |
| Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) | 40 А*ч (2 шт.) или 26 А*ч (2 шт.) |
| Световая индикация | 5 светодиодных индикаторов для отображения режимов работы и неисправностей |
| Встроенный звуковой сигнализатор | есть |
| Датчик вскрытия корпуса | есть |
| Количество линий RS-485(синхронных между собой), поддерживающих протокол «Орион» | 2 |
| Буфер событий | 137 событий |
| Релейный выход ("Неисправность") | 1 шт., оптореле |
| Максимальные напряжение и ток коммутации реле | 80 В, 50 мА |
| Рабочий диапазон температур | от -10 до +40 °C |
| Относительная влажность | до 90% при +25 °C |
| Тип корпуса, степень защиты (IP) | M3 (IР30) |
| Габаритные размеры | не более 450х400х210 мм |
| Масса РИП с АБ | не более 36,5 кг |
| Средний срок службы | 10 лет |
| Программирование РИП | Программа UProg.exe |
| Подключение к ПК при программировании | Через интерфейс RS-485 с помощью преобразователя интерфейсов |
| Тип подключения к РИП |
Клеммные колодки под винт Подключение к сети: провод 1,5…4,0 кв.мм Подключение нагрузки: провод 0,75…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…1,5 кв.мм |
| Тип монтажа | настенный, навесной |
