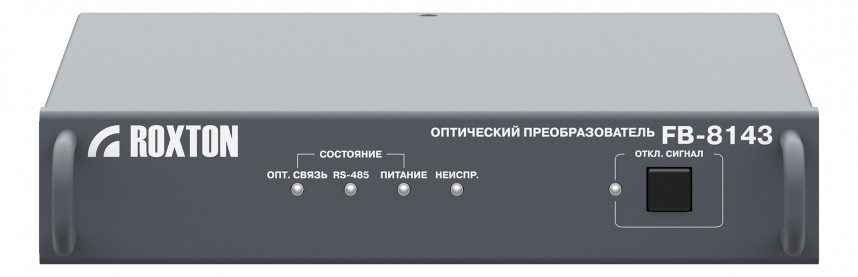

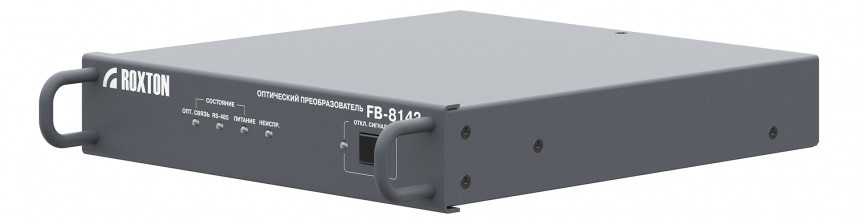

FB-8143
Оптический преобразователь (ведомый) одномод, 1×FC, 1550/1310 нм, до 20 км
Производитель: Roxton
- Код:
- 00045826
- Базовая единица
- шт
Описание
Связка оптических преобразователей ROXTON FA-8142 и ROXTON FB-8143 предназначена для работы в составе распределенной цифро-аналоговой системы оповещения ROXTON 8000 и позволяет увеличить расстояние как между стойками системы, так и между её отдельными блоками с 1200 метров до 20 километров.
Особенностью оптических преобразователей ROXTON FA-8142 и FB-8143 является модульный формат. Изделия занимают только половину 1U в монтажном шкафу. В комплект изделий входит несколько монтажных креплений разной длины. Данная особенность позволяет устанавливать изделия как совместно, так и по отдельности.
Конвертируют цифро-аналоговые данные, передаваемые по шине RS-485, и звук трёх аналоговых аудиоканалов в цифровой формат для его дальнейшей передачи по Волоконно-Оптической Линии Связи (сокр. ВОЛС). Преобразователи не резервируют адреса протокола ROXTON 8000, и маршрутизация остаётся прозрачной для остальных устройств на шине RS-485.
Контроль работоспособности оптических преобразователей, а также мониторинг возникающих неисправностей осуществляется посредством звуковой сигнализации, световой индикации и сигналов квитирования в соответствии с ГОСТ-53325 2012.
Использование одноволоконного оптического кабеля в качестве среды передачи и применение технологии Спектрального уплотнения каналов обуславливает необходимость совместного использования пары оптических преобразователей ROXTON FA-8142 и ROXTON FB-8143, находящимися на противоположных концах ВОЛС, для согласования приёма и передачи данных в дуплексном режиме. При этом ROXTON FA-8142 условно обозначается «ведущим» блоком, а ROXTON FB-8143 «ведомым».
Технические характеристики
Оптические разъёмы | 1*FC |
Тип оптического волокна | Одномодовое 9/125 мкм |
Габариты (без элементов крепления) |
Ширина 220 мм Высота 44 мм Глубина 230 мм |
Длина волны |
передача (Tx) 1550 нм приём (Rx) 1310 нм |
Дальность передачи данных до | 20 км |
Масса (нетто) | 1.4 кг |
Общие характеристики
Оптические разъёмы | 1*FC |
Тип оптического волокна | Одномодовое |
Тип устройства | Оптический преобразователь |
Тип полировки оптического разъёма | PC |
Количество оптических портов | 1 |
Длина волны |
передача (Tx) 1550 нм приём (Rx) 1310 нм |
Дальность передачи данных до | 20 км |
Тип оптического разъёма | FC |
Диаметр оптоволокна |
Сердцевина 9 мкм Оболочка 125 мкм |
Функционирование в составе системы
Максимальное количество FA/FB в системе | не ограничено |
Параметры интерфейса |
бит данных 8 стоповый бит 1 чётность нет |
Скорость обмена данными | 200000 бод |
Интерфейс связи устройств | RS-485 |
Максимальное количество задающих устройств в системе | 9 |
Число звуковых каналов | 3 |
Питание
Тип блока питания | Импульсный |
Тип исполнения блока питания | Внутренний |
Напряжение питания |
Основное AC ~230 В, 50 Гц Резервное DC 24 В |
Потребляемая мощность | 2.5 Вт |
Конструкция
Цвет | Серый |
Материал корпуса | Сталь |
Высота в юнитах | 1U |
Масса (нетто) | 1.4 кг |
Возможность установки в стойку | Да |
Система охлаждения | Пассивная, конвекционное охлаждение |
Габариты (без элементов крепления) |
Ширина 220 мм Высота 44 мм Глубина 230 мм |
