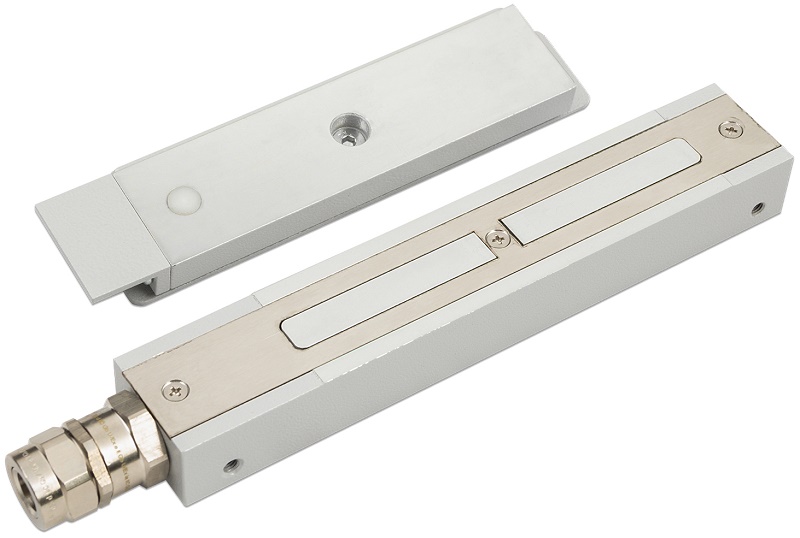

AL-FM-S01-G12K
Электромагнитный взрывозащищенный замок. 1Ex mb IIC T5 Gb X / Ex mb IIIC T80 °C Db X, сила удержания 360 кг, 12 В, 700 мА, геркон, -40...+50 ˚С, 237х43х30 мм, 5 кг, вариант прокладки кабеля: открытая прокладка, комплект поставки: корпус замка, планка, угольник, монтажная пластина, якорь, пластина крепления якоря, комплект крепления якоря.
Производитель: ЭКСКОН (Aler)
- Код:
- 00046925
- Базовая единица
- шт
Электромагнитный взрывозащищенный замок AL-FM-S01 предназначен для применения в подземных выработках шахт и рудников и их наземных строениях, в помещениях и наружных установках, опасных по газу и пыли взрывоопасных зон классов 1, 21, 2 и 22 (зон В-Iа, В-Iб, В-Iг и В-IIа по ПУЭ гл.7.3) согласно требованиям ГОСТ IEC 60079-14-2011, ГОСТ IEC 61241-14-2011, отраслевым Правилам безопасности, а также согласно специальным условиям безопасного применения (знак «Х» в маркировке взрывозащиты).
- вариант «G» - с магнитоконтактным датчиком положения (герконом), климатическое исполнение О1, условия эксплуатации при температурах от минус 60 до 50ºС и относительной влажности 98% при 25 °С;
- с маркировкой взрывозащиты 1Ex mb IIC T5 Gb X / Ex mb IIIC T80°C Db Xдля изделий, предназначенных для применения во взрывоопасных газовых средах (категория смеси –II по газу), а также во взрывоопасных пылевых средах (категория смеси – III по пыли).
- Напряжение электропитания изделия 12 постоянного тока.
- Вариант прокладки кабеля: открытая прокладка
Предназначен для применения в системах контроля доступа, системах пожарной и охранно-пожарной сигнализации, в системах безопасности объектов в качестве управляемого исполнительного запирающего устройства. Класс устойчивости к взлому U3 по ГОСТ Р 52582-2006. Может устанавливаться в подземных выработках шахт и рудников и их наземных строениях, во взрывоопасных газовых средах, в помещениях и на открытом воздухе, на уличных дверях и калитках.
- Соответствует требованиям к конструкции согласно ГОСТ Р МЭК 60079-0-2011.
- По степени защиты оболочки от попадания внешних твердых тел и воды изделие соответствует классу IP67 по ГОСТ 14254-96.
- По способу защиты от поражения электрическим током изделие соответствует классу I ГОСТ 12.2.007.0-75, при условии подключения к источнику питания с гальванической развязкой выходных цепей от входного сетевого напряжения.
- Изготавливается с присоединенным кабелем с использованием взрывозащищенного кабельного ввода.
- Рекомендуется использовать совместно с AL-DV-01.
Технические характеристики
Сила удержания, кгc | 350 |
Класс устойчивочти к взлому | U3 по ГОСТ Р 52582-2006 |
Напряжение питания DC, В | 12 |
Потребляемый ток, А | 0,7 |
Диапазон рабочих температур, °С | -60...+50 (вариант G) |
Степень защиты, IP | 67 |
Климатическое исполнение | О1 по ГОСТ 15150-69 (вариант G) |
Датчик положения двери | Есть (вариант G) |
Длина присоединенного кабеля, м | 2 |
Габаритные размеры замка, мм | 237 х 43 х 28 |
Габаритные размеры якоря, мм | 203 х 45 х 20 (вариант G) |
