Активный барьер искрозащиты, предназначен для обеспечения искробезопасности одного шлейфа пожарной или охранной сигнализации

АБИ (1 канал)

Активный барьер искрозащиты, предназначен для обеспечения искробезопасности одного шлейфа пожарной или охранной сигнализации

Производитель: Магнито-Контакт

Код:
00046958
Артикул
Активный барьер АБИ (1 канал)
Базовая единица
шт
2 788 руб.

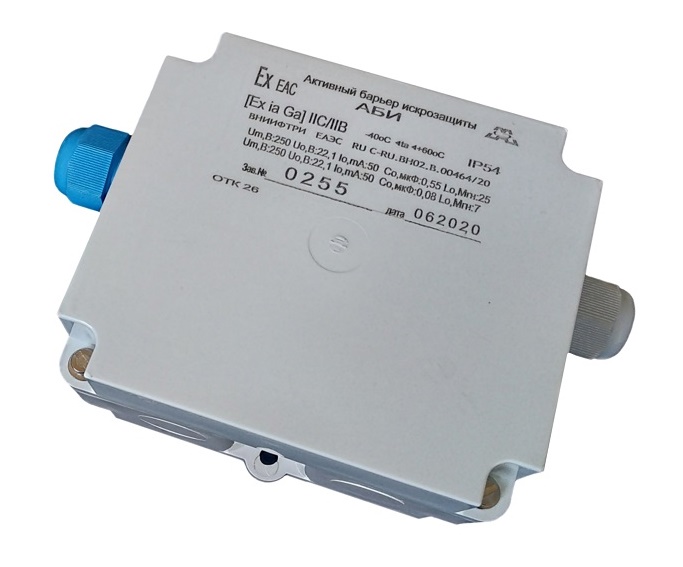

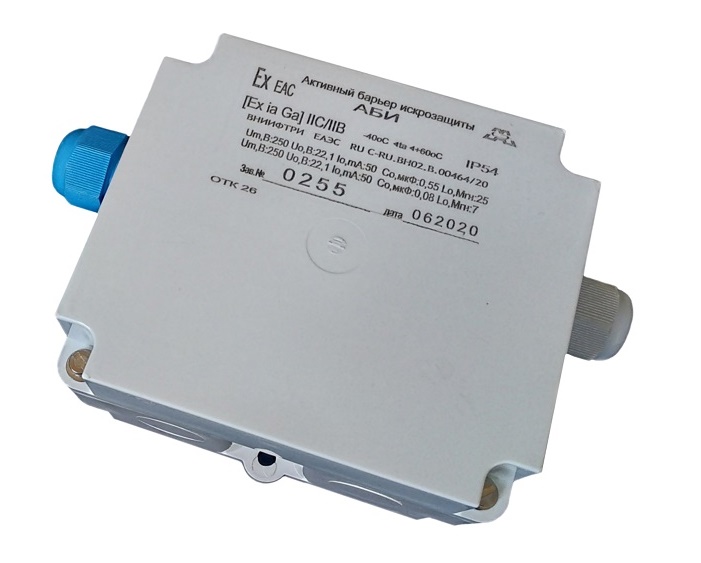

АБИ (1 канал) Активный барьер искрозащиты «АБИ» предназначен для обеспечения взрывозащиты электрических цепей устройств, размещаемых во взрывоопасной зоне (например, устройства оповещения и сигнализации, исполнительные устройства и реле, и прочие устройства с потреблением до 300 мА).

Относятся к связанному электрооборудованию группы II, имеют маркировку взрывозащиты [Ex ia Ga] IIВ/IIС по ГОСТ 31610.0-2014 (IEC 60079-0:2011), предназначены для применения вне взрывоопасных зон в соответствии с установленной маркировкой взрывозащиты, ТР ТС 012/2011, ГОСТ IEC 60079-14-2013 «Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок».

  • Имеет маркировку взрывозащиты [Ex ia Ga] IIВ/IIС по ГОСТ 31610.0-2014 (IEC 60079-0:2011).
  • Имеет корпус и крышку из ударопрочного пластика, соединенные винтами. Внутри корпуса установлена двухканальная печатная плата с электронными элементами, покрытая защитным слоем и элементы коммутации для подключения искробезопасных и искроопасных цепей. Все проводники заводятся в корпус барьера АБИ через кабельные вводы.
  • Барьеры устанавливаются на вертикальных поверхностях.
  • Входные цепи барьера искрозащиты «АБИ» защищены от перегрузки по току быстродействующими предохранителями.

Ограничение выходного напряжения и тока в нормальном и аварийном режимах работы до значений, соответствующих требованиям ГОСТ 31610.11-2014 (IEC 60079-11:2011) для цепей подгрупп IIB и IIС обеспечивается применением стабилитронов и полупроводниковых элементов ограничения тока. Резервирование защитных элементов выполнено в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011). АБИ предназначен только для однополярного питания.

Различие между активным барьером искрозащиты АБИ и пассивным барьером искрозащиты БИСШ в том, что при подключении АБИ в шлейф, он вносит изменения в работу ППК.

Характеристики АБИ при нормальном режиме работы

напряжение на входных клеммах АБИ не более, В 22.1
выходной ток не более, мА 300

Характеристики АБИ при аварийном режиме работы

Напряжение на входных клеммах Um, не более, В 250
Напряжение холостого хода (максимальное выходное напряжение) U0, В не более 22.1
Ток короткого замыкания (максимальный выходной ток) I0, мА, не более 50

Характеристики электрических цепей, расположенных во взрывоопасной зоне

индуктивность искробезопасных цепей "ia" (сумма значений собственной индуктивности оборудования, установленного во взрывоопасной зоне, и индуктивности соединительного кабеля с этим оборудованием), L0, не более, мГн 7(IIC) - 25(IIB)
емкость искробезопасных цепей (сумма значений собственной ёмкости оборудования, установленного во взрывоопасной зоне, и емкости соединительного кабеля с этим оборудованием), не более, С0, мкФ 0.08(IIC) - 0.55(IIB)
степень защиты оболочки - по ГОСТ 14254 IP54
рабочая температура от -40 до +60°С
При эксплуатации АБИ допускаются воздействия:
- вибрации с частотой от 10 до 150 Гц при максимальном ускорении 4,9 м/с2 (0,5 g).
- относительной влажности до 95% при температуре 40°С.
АБИ содержит выходную искробезопасную электрическую цепь, выполненную с уровнем взрывозащиты «ia»
Средний срок службы, лет 10
Масса, не более, кг 0.35
