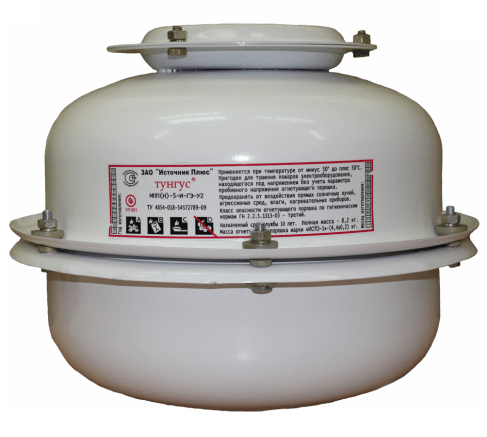

МПП(Н-Взр-Т)-5-И-ГЭ-У2
МПП взрывозащищенный термостойкий, огнетушащая способность по площади/объему до 78 м²/100 м³, от -60 до + 90°С
Производитель: Тунгус
- Код:
- 00047248
- Базовая единица
- шт
МПП(Н-Взр-Т)-5-И-ГЭ-У2 ТУ 28.99.39-018-54572789-2020 взрывозащищенный в специальном исполнении с температурным диапазоном эксплуатации от минус 60°С до плюс 90°С.
Предназначен для подавления очагов пожара классов А, В, С и Е (без учёта параметра пробивного напряжения огнетушащего порошка).
Область применения взрывозащищенного МПП – взрывоопасные зоны помещений и наружных установок классов 0, 1, 2 по ГОСТ IEC 60079- 10-1-2013, в которых возможно образование взрывоопасных смесей категории ІІА, ІІВ температурных групп Т1, Т2, Т3 по ГОСТ 31610.0-2014 (IEC 60079- 0:2011).
- МПП(Н-Взр)… имеет Ех-маркировку для взрывоопасных сред 0Ex ia IIB T2 Gа Х
- Степень защиты от внешних воздействий по ГОСТ 14254-2015 IР54 для вводной коробки и IР67 для корпуса МПП.
- В специальном исполнении с температурным диапазоном эксплуатации от минус 60°С до плюс 90°С.
- Эксплуатация допускается при относительной влажности не более 95% при температуре плюс 25°С.
- Не предназначен для тушения загораний веществ, горение которых может происходить без доступа воздуха.
- Предназначен как для тушения локальных очагов пожара, так и для пожаротушения всего помещения по площади и объему.
- Вытеснение огнетушащего порошка производится газом, вырабатываемым источником холодного газа ИХГ-5(М) СИАВ 066614.025.000 ТУ.
- Является изделием многоразового использования.
Технические характеристики
Наименование показателя | Значение | ||
---|---|---|---|
Ех-маркировка для взрывоопасных сред |
0Ex ia IIB T2 Gа Х -60ºС≤Та≤+90ºС |
||
Степень защиты от внешних воздействий |
IP54 для вводной коробки и IP67 для корпуса МПП |
||
Класс электротехнического изделия по способу за- щиты человека от поражения электрическим током | III | ||
Вместимость корпуса, л | 4,7 | ||
Габаритные размеры, мм, не более: - диаметр - высота (с установленным кронштейном) |
280 232 |
||
Масса МПП полная, кг, не более | 8,3 | ||
Масса огнетушащего порошка ИСТО-1 ТУ 20.59.52-001-54572789-2021, кг | 4,4+0,2 | ||
Быстродействие МПП, с | от 3 до 10 | ||
Время действия (продолжительность подачи огнетушащего порошка), с | Не более 1 | ||
Давление вскрытия мембраны, МПа | 2,2…2,4 | ||
Огнетушащая способность МПП потолочного крепления | |||
Защищаемые в помещении с высотой потолочного перекрытия (Н, м) площадь (S, м2 ) и объем (V, м3 ) для пожаров класса А | Н | S | V |
1 2 2,5 |
78 50 40 |
78 100 100 |
|
Защищаемый в помещении с высотой потолочного перекрытия 6 м объем для пожаров класса А, м3 |
100 | ||
Защищаемые на участке помещения или канала шириной 3 м, высотой 2,8 м и длиной 12 м площадь (S, м 2 ) и объем (V, м3 ) для пожаров класса А | S | V | |
36 | 100 | ||
Защищаемый в помещении с высотой потолочного перекрытия от 2 до 4 м объем для пожаров класса В, м3 | 40 | ||
Защищаемые на участке помещения или канала шириной 1,2 м, высотой 2,8 м и длиной 8 м площадь (S, м 2 ) и объем (V, м3 ) для пожаров класса В | S | V | |
9,6 | 27 | ||
Защищаемые в помещении с высотой потолочного перекрытия 1 м площадь (S, м2 ) и объем (V, м3 ) для пожаров класса В | S | V | |
31 | 31 | ||
Для МПП, закрепленного на полу | |||
Защищаемые в помещении с высотой потолочного перекрытия (Н, м) площадь (S, м2 ) и объем (V, м3 ) для пожаров класса А | Н | S | V |
1 2 2,5 |
78 50 40 |
78 100 100 |
|
Защищаемая в помещении с высотой потолочного перекрытия более 2,5 м площадь для пожаров класса А, м 2 | 40 | ||
Защищаемые на участке помещения или канала шириной 3 м, высотой 2,8 м и длиной 12 м площадь (S, м 2 ) и объем (V, м3 ) для пожаров класса А | S | V | |
36 | 100 | ||
Защищаемая в помещении с высотой потолочного перекрытия более 2 м площадь для пожаров класса В, м 2 | 20 | ||
Защищаемый в помещении с высотой потолочного перекрытия от 2 до 4 м объем для пожаров класса В, м 3 | 27 | ||
Защищаемые в помещении с высотой потолочного перекрытия 1 м площадь (S, м2 ) и объем (V, м3 ) для пожаров класса В | S | V | |
31 | 31 | ||
Защищаемые на участке помещения или канала шириной 1,2 м, высотой 2,8 м и длиной 8 м площадь (S, м 2 ) и объем (V, м3 ) для пожаров класса В | S | V | |
9,6 | 27 | ||
Защищаемые на участке помещения или канала шириной 3 м, высотой 2,8 м и длиной 12 м площадь (S, м 2 ) и объем (V, м3 ) для пожаров класса А | S | V | |
36 | 100 | ||
Защищаемый в помещении с высотой потолочного перекрытия от 2 до 4 м объем для пожаров класса В, м3 | 27 | ||
Защищаемые на участке помещения или канала шириной 1,2 м, высотой 2,8 м и длиной 8 м площадь (S, м 2 ) и объем (V, м3 ) для пожаров класса В | S | V | |
9,6 | 27 | ||
Характеристики цепи элемента электропускового: - безопасный ток проверки цепи, А, не более - ток срабатывания, А, не менее: а) для МПП в обыкновенном исполнении; б) для МПП в специальном исполнении - время подачи тока срабатывания, с, не менее - электрическое сопротивление, Ом |
0,03 0,15 0,2 0,1 8…16 |
||
Входные и внутренние искробезопасные параметры цепи элемента электропускового: - максимальное входное напряжение (Ui), В - максимальный входной ток (Ii), А - максимальная внутренняя емкость (Сi), нФ - максимальная внутренняя индуктивность (Li), мкГн |
24 0,433 Неизмеримо мала 25 |
||
Коэффициент неравномерности распыления порошка К1 (СП 485.1311500.2020) | 1,0 |
