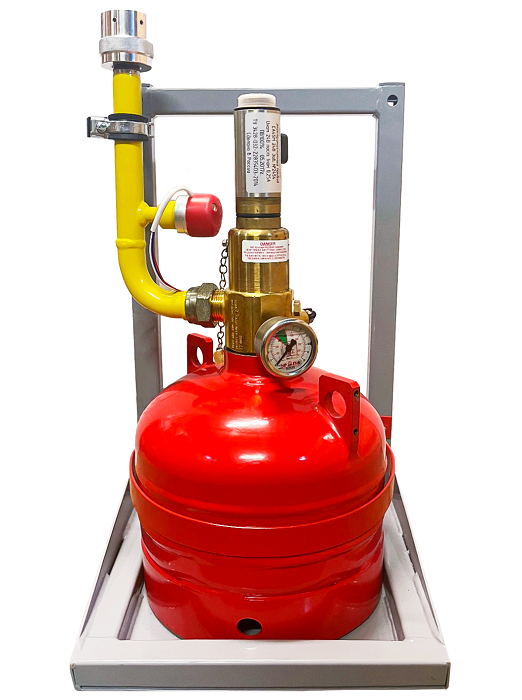

КПМ-16-30-775 "ТУЧИГА" (01-Sineco 1230)
Комплект подвесного модуля газового пожаротушения, объем модуля 16 литров, используемый ГОТВ (Sineco 1230), защищаемый объем до 27,4 м³
Производитель: Пожтехника
- Код:
- 00047571
- Базовая единица
- шт
Комплект подвесных модулей КПМ-16-30-775 "ТУЧИГА" (01-Sineco 1230) предназначены для упрощения процесса проектирования и выполнения монтажных работ. Могут применяться для защиты помещений с отсутствующими скрытыми зонами тушения (фальшполы, фальшпотолки).
КПМ поставляется в виде комплектов оборудования.
- модуль газового пожаротушения, заправленный ГОТВ;
- электромагнитный привод;
- опора настенная;
- трубопровод выпускной;
- сигнализатор давления;
- насадок.
- монтажные элементы (хомуты крепления модуля к опоре; шпилька, гайки, шайбы и хомут крепления выпускного трубопровода к опоре настенной).
В комплект поставки не входят элементы крепления КПМ к стене (анкера, дюбеля и т.п.)
- 16 – вместимость модуля газового пожаротушения, л
- 30 – максимально допустимое рабочее давление, кгс/см2
- 775 – условная высота насадка относительно нижней точки изделия, мм
- 01-Sineco 1230 – наименование применяемого ГОТВ.
В изделии применен насадок с сектором распыла 180°. Насадок должен быть сориентирован в защищаемом помещении с учетом его геометрии и обеспечивать распределение ГОТВ по всему объему помещения.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Вместимость модуля, л | 16 |
| Масса ГОТВ в модуле, кг: | 19,0 |
| Давление в модуле при 20 °C, МПа (бар / кгс/см²) | 2,5 (25,0 / 25,5) |
| Максимально допустимое рабочее давление модуля, МПа (бар / кгс/см²) | 2,9 (29,4 / 30,0) |
| Пробное давление модуля, МПа (бар / кгс/см²) | 7,4 (73,6 / 75,0) |
| Защищаемый объем, м3, не более: | 24,8 |
| Тип устройства пуска | Электромагнитный привод |
| Напряжение питания постоянного тока, В | 24 ± 5 |
| Номинальная сила тока, А | 0,25 ± 0,05 |
| Длительность пускового импульса (время приложения напряжения), с, не менее | 1 |
| Сила тока при проверке целостности цепи, А, не более | 0,025 |
|
Тип насадка Угол распыла насадка, ° |
радиальный 180 |
| Радиус распыла насадка, м: | 10,9 |
| Устройство визуального контроля давления | манометр |
|
Устройство дистанционного контроля давления Давление срабатывания (при снижении давления), МПа (бар) |
датчик давления (реле давления) 2,0 ± 0,2 (20 ± 2) |
| Устройство дистанционного контроля пуска ГОТВ | сигнализатор давления универсальный СДУ-М |
|
Габаритный размер изделия, мм, не более – ширина (A) – глубина (B) – высота (Н) |
350 320 780 |
| Высота расположения насадка относительно нижней точки изделия, мм | 775 ± 5 |
| Номинальная масса изделия (без ГОТВ), кг | 35 ± 10 % |
| Масса изделия, заправленного ГОТВ, кг, не более | 58 |
|
Расстояния между крепежными отверстиями, мм: – L1 – L2 |
535 753 |
|
Количество отверстий крепления к стене |
4 |
| Время выпуска ГОТВ 95 % по массе, с, не более | 10 |
| Остаток ГОТВ в баллоне, кг, не более | 0,3 |
| Назначенный ресурс срабатываний модуля, раз, не менее | 10 |
| Периодичность освидетельствования баллона модуля, лет, не менее | 10 |
| Минимальная температура эксплуатации, °C: | 5 |
|
Максимальная температура эксплуатации, °C: |
50 |
| Срок службы, лет, не менее | 10 |
