Комплект подвесного модуля газового пожаротушения, объем модуля 16 литров, используемый ГОТВ (Хладон 227), защищаемый объем до 22,8 м³

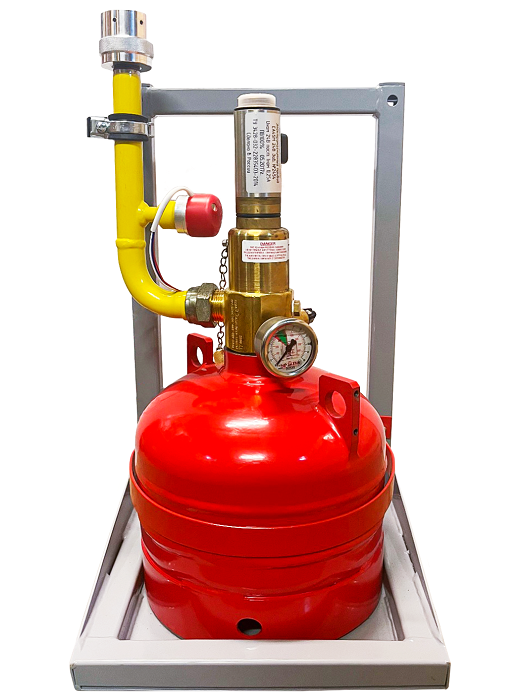

КПМ-16-30-775 "ТУЧИГА" (03-Хладон 227)

Комплект подвесного модуля газового пожаротушения, объем модуля 16 литров, используемый ГОТВ (Хладон 227), защищаемый объем до 22,8 м³

Производитель: Пожтехника

Код:
00047575
Базовая единица
шт
191 400 руб.

Комплект подвесных модулей КПМ-16-30-775 "ТУЧИГА" (03-Хладон 227) предназначены для упрощения процесса проектирования и выполнения монтажных работ. Могут применяться для защиты помещений с отсутствующими скрытыми зонами тушения (фальшполы, фальшпотолки).

КПМ поставляется в виде комплектов оборудования.

  • модуль газового пожаротушения, заправленный ГОТВ;
  • электромагнитный привод;
  • опора настенная;
  • трубопровод выпускной;
  • сигнализатор давления;
  • насадок.
  • монтажные элементы (хомуты крепления модуля к опоре; шпилька, гайки, шайбы и хомут крепления выпускного трубопровода к опоре настенной).

В комплект поставки не входят элементы крепления КПМ к стене (анкера, дюбеля и т.п.)

  • 16 – вместимость модуля газового пожаротушения, л
  • 30 – максимально допустимое рабочее давление, кгс/см2
  • 775 – условная высота насадка относительно нижней точки изделия, мм
  • 03-Хладон 227 – наименование применяемого ГОТВ.

В изделии применен насадок с сектором распыла 180°. Насадок должен быть сориентирован в защищаемом помещении с учетом его геометрии и обеспечивать распределение ГОТВ по всему объему помещения.

Технические характеристики

Наименование параметра Значение
Вместимость модуля, л 16
Масса ГОТВ в модуле, кг: 17,0
Давление в модуле при 20 °C, МПа (бар / кгс/см²) 2,5 (25,0 / 25,5)
Максимально допустимое рабочее давление модуля, МПа (бар / кгс/см²) 2,9 (29,4 / 30,0)
Пробное давление модуля, МПа (бар / кгс/см²) 7,4 (73,6 / 75,0)
Защищаемый объем, м3, не более: 22,0
Тип устройства пуска Электромагнитный привод
Напряжение питания постоянного тока, В 24 ± 5
Номинальная сила тока, А 0,25 ± 0,05
Длительность пускового импульса (время приложения напряжения), с, не менее 1
Сила тока при проверке целостности цепи, А, не более 0,025
Тип насадка
Угол распыла насадка, ° 		радиальный
180
Радиус распыла насадка, м: 10,9
Устройство визуального контроля давления манометр
Устройство дистанционного контроля давления
Давление срабатывания (при снижении давления), МПа (бар) 		датчик давления (реле давления)
2,0 ± 0,2 (20 ± 2)
Устройство дистанционного контроля пуска ГОТВ сигнализатор давления универсальный СДУ-М
Габаритный размер изделия, мм, не более
– ширина (A)
– глубина (B)
– высота (Н)
350
320
780
Высота расположения насадка относительно нижней точки изделия, мм 775 ± 5
Номинальная масса изделия (без ГОТВ), кг 35 ± 10 %
Масса изделия, заправленного ГОТВ, кг, не более 58
Расстояния между крепежными отверстиями, мм:
– L1
– L2
535
753
Количество отверстий крепления к стене
 4
Время выпуска ГОТВ 95 % по массе, с, не более 10
Остаток ГОТВ в баллоне, кг, не более 0,3
Назначенный ресурс срабатываний модуля, раз, не менее 10
Периодичность освидетельствования баллона модуля, лет, не менее 10
Минимальная температура эксплуатации, °C: 5
Максимальная температура эксплуатации, °C:
50
Срок службы, лет, не менее 10
