НШВИ(2) 6.0-14 (КВТ)
Наконечник штыревой втулочный изолированный двойной, для опресовки проводника 6,0 мм² (100 шт/уп.)
Производитель: КВТ
- Код:
- 00047738
- Артикул
- 79471
- Базовая единица
- шт
4.49 руб.

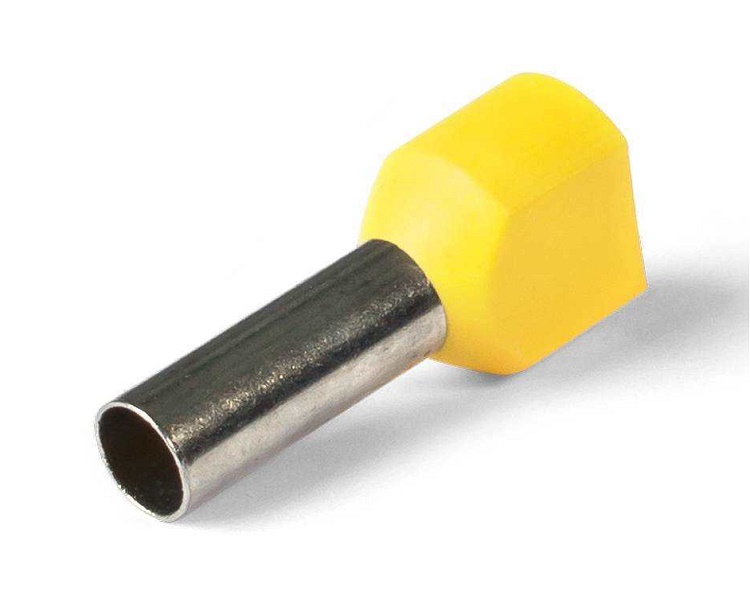

НШВИ(2) 6.0-14: Наконечник штыревой втулочный изолированный, двойной
Назначение, применение: Оконцевание методом опрессовки гибких многопроволочных медных проводников сечением 2x6.0мм². Трансформирует концы многожильных проводов в монолитные штифты. Монтаж сдвоенных проводов одинакового сечения
- Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
- Размеры изолированных манжет и втулок наконечников НШВИ(2) рассчитаны для одновременного монтажа и подключения двух проводников
- Материал коннектора: медь марки М1
- Материал изоляции: полипропилен, не содержит галогенов
- В условиях высокой плотности монтажа двойные втулочные наконечники являются единственно возможным контактным соединением двух проводников
- Покрытие коннектора: электролитическое лужение
- Температурный диапазон: от -40 °C до +105 °C
- Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
- Обжим провода поверх медной втулки

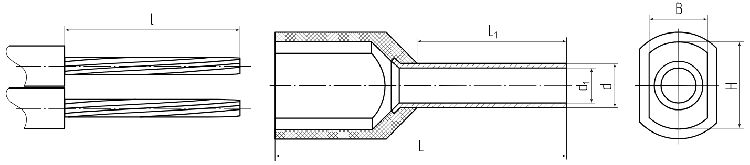

Размеры
- L - 26.1
- L₁ - 14
- l - 19
- B - 6.4
- H - 9.5
- d - 5.3
- d₁ - 4.9
Технические характеристики
| Тип коннектора | наконечник втулочный |
| Особенности конструкции | Easy Entry |
| Рабочее напряжение, до (кВ) | 0.69 |
| Материал жилы | медь |
| Сечение жилы, мм² | 6 |
| Класс гибкости жилы | 3, 4, 5, 6 |
| Покрытие контактной части | гальваническое лужение |
| Длина контактной части, мм | 14 |
| Материал контактной части | медь |
| Наличие изоляции | Есть |
| Материал изоляции | Полипропилен |
| Цветовой стандарт изоляции | DIN 46228 |
| Цвет изоляции | желтый |
| Температурная стойкость изоляции, ˚С | 105 |
| Технология монтажа | опрессовка |
