НШВИ 1.0-12 (КВТ)
Наконечник штыревой втулочный изолированный, для опресовки проводника 1,0 мм², (100 шт/уп)
Производитель: КВТ
- Код:
- 00048101
- Артикул
- 79439
- Базовая единица
- шт
1.13 руб.

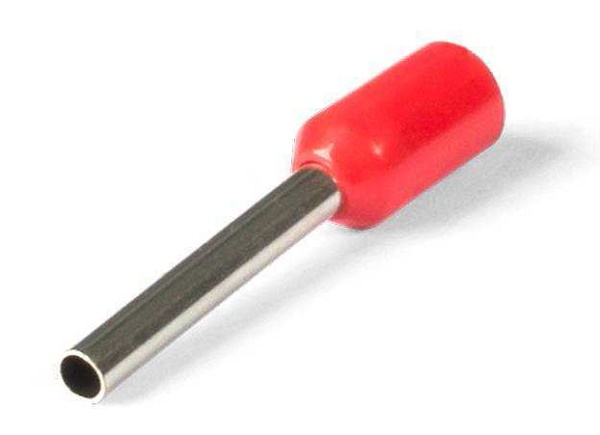

Наконечник штыревой втулочный изолированный НШВИ 1.0–12
Назначение: Оконцевание методом опрессовки гибких многопроволочных медных проводников сечением 1.0 мм². Трансформирует концы многожильных проводов в монолитные штифты. Монтаж одного провода
- Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
- Максимальное напряжение: 690 В
- Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения
- Материал коннектора: медь марки М1
- Покрытие коннектора: электролитическое лужение
- Материал изоляции: полипропилен. Не содержит галогенов
- Термостойкость изоляции: 105 °C
- Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4
- Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
- Обжим провода поверх медной втулки

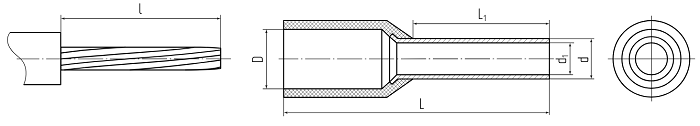

Размеры
- L - 18.3
- L₁ - 12
- l - 15
- D - 3
- d - 1.8
- d₁ - 1.4
Технические характеристики
| Тип коннектора | наконечник втулочный |
| Особенности конструкции | Easy Entry |
| Рабочее напряжение, до (кВ) | 0.69 |
| Материал жилы | медь |
| Сечение жилы, мм² | 1.0 |
| Класс гибкости жилы | 3, 4, 5, 6 |
| Покрытие контактной части | гальваническое лужение |
| Длина контактной части, мм | 12 |
| Материал контактной части | медь |
| Наличие изоляции | есть |
| Материал изоляции | Полипропилен |
| Цветовой стандарт изоляции | DIN 46228 |
| Цвет изоляции | красный |
| Температурная стойкость изоляции, ˚С | 105 |
| Технология монтажа | опрессовка |
