Извещатель охранно-пожарный взрывозащищённый точечный магнитоконтактный, корпус из нержавеющей стали

ИО102-07е-Exd-Н-01-НР

Извещатель охранно-пожарный взрывозащищённый точечный магнитоконтактный, корпус из нержавеющей стали

Производитель: Эридан

Код:
00048448
Артикул
ER025000000079-0000
Базовая единица
шт
9 288 руб.

Извещатели охранно-пожарные точечные магнитоконтактные серии ИО102-07е относятся к вспомогательным техническим средствам пожарной автоматики и могут использоваться для контроля положения перемещающихся отдельных частей конструкций и механизмов, дверей, ворот и других конструктивных элементов зданий и сооружений на открывание или смещение, с последующей выдачей извещения о тревоге на приемно-контрольный прибор, контроллер или пульт централизованного наблюдения в системах охранно-пожарной сигнализации и пожаротушения.

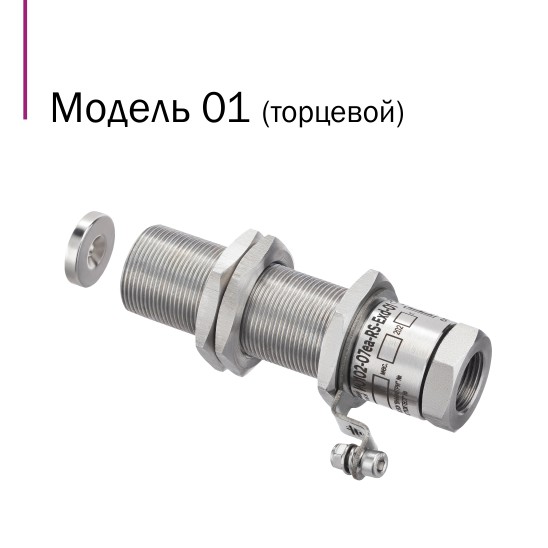

  • Модель 01 – извещатель торцевого типа (концевой выключатель)
  • НР - один нормально-разомкнутый контакт;
  • Маркировка защиты от внешних воздействий  IP 66 / IP 68 / IP 69;
  • Материал корпуса нержавеющая сталь 12Х18Н10Т

Технические характеристики

маркировка взрывозащиты оболочки исполнения Exd
 PB Ex db I Mb
1Ex db IIC T6 Gb
Ex tb IIIС Т800C Db
степень защиты от воздействия пыли и воды IP66 / IP68 / IP69
рабочий диапазон температур, °С
 - 60...80
диаметр вводимого кабеля, мм
 6... 12 (в корпус оборудования)
варианты исполнения контактов порогового извещателя
 НР - один нормально-разомкнутый контакт
габаритные размеры модель 01 (без кабельных вводов и кронштейна), не более, мм
 Блок датчика: 111 x 45 x 62
Блок магнита: 25 х 5
масса (блок датчика + блок магнита), не более, кг
 Модель 01 - 0,65
срок службы, не менее, лет
 10
гарантийный срок, лет
 5

Параметры пороговых неадресных извещателей  ИО102-07е-200 -НР (НР/НЗ)
 ИО 102-07е-250-НР
Коммутируемое напряжение, эфф./пост., В, не более 200
 250
Коммутируемый ток, А, не более 1,0
 1,0
Коммутируемая мощность, Вт, ВА, не более 30 50
Сопротивление замкнутых контактов, Ом, не более 0,15 0,1
Сопротивление разомкнутых контактов, МОм, не менее 10 10

Расстояние между магнитоуправляемым датчиком и управляющим магнитом, при котором извещатель формирует извещение о тревоге

  • На магнитопроводящем основании, мм
    • Срабатывание - 29
    • Отпускание - 32
  • На магнитонепроводящем основании, мм
    • Срабатывание - 49
    • Отпускание - 52
  • Допуск смещения блока датчика и блока магнита, мм ±15
