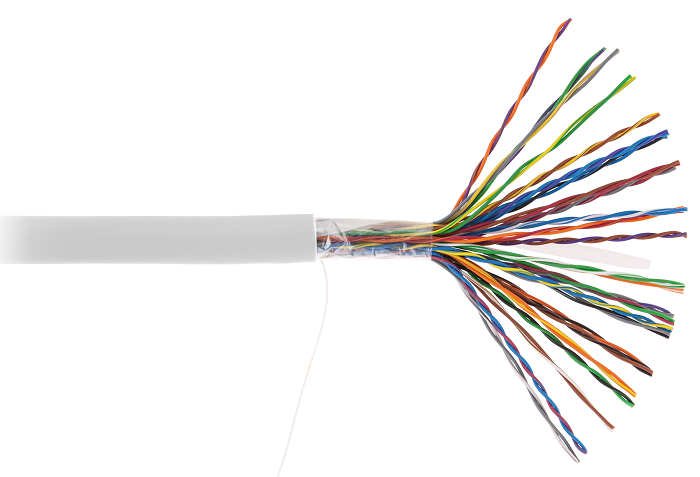

EC-UU025-5-PVC-GY-3
Кабель U/UTP 25 пар, Кат.5 (Класс D), 100МГц, одножильный, BC (чистая медь), внутренний, PVC нг(B), серый, 305м
Производитель: NETLAN
- Код:
- 00048635
- Артикул
- EC-UU025-5-PVC-GY-3
- Базовая единица
- упа
70 748 руб.
Описание
Многопарный кабель на основе витой пары, категории 5 применяется для организации магистральных кабельных сегментов со скоростью передачи данных до 100 Мбит/c. Также может быть использован для передачи аналоговой информации.
Кабель EC-UU025-5-PVC-GY-3 содержит 25 пар витых медных проводников, выполнен в неэкранированном исполнении, соответствует категории 5 и предназначен для внутренней прокладки. Поставляется на фанерных барабанах, по 305м.
Характеристики
| Категория | 6а |
| Полоса пропускания, МГц | 500 |
| Тип | F/UTP |
| Количество пар | 4 |
| Тип проводников | Одножильный |
| Диаметр проводников, AWG | 23 AWG (0,57 ± 0,01) |
| Диаметр дренажного провода, мм | 26 AWG (0,40 ± 0,01) |
| Толщина изоляции проводников, мм | 0,27 ± 0,02 |
| Внешний диаметр изоляции проводников, мм | 1,12 ± 0,05 |
| Применение | Для внешней прокладки |
| Толщина оболочки, мм | 0,6 ± 0,05 |
| Внешний диаметр оболочки, мм | 7,4 ± 0,3 |
| Цвет оболочки | Черный |
| Разрывная нить | Есть |
| Сепаратор | Есть |
| Материал проводников | Электротехническая медь |
| Материал изоляции проводников | Полиэтилен высокой плотности (HDPE) |
| Материал внешней оболочки | Полиэтилен (PE) |
| Защитная плёнка | Полиэстер |
| Материал дренажного провода | Луженная медь |
| Материал общего экрана | Полиэфирная алюминиевая фольга (100% площадь покрытия) |
| Диапазон частот, МГц | 1-500 |
| Волновое сопротивление, Ом | 100 ± 15 |
| Погонное сопротивление (DC), Ом/км | 93,8 |
| Номинальное напряжение (В) | 50 |
| Скорость распространения сигнала (NVP) | 0,69 ± 0,1 |
| Сопротивление изоляции (500) В, MΩ*км | ≥ 5000 |
| Электрическая прочность диэлектрика, кВ/мин | 1 |
| Емкостная асимметрия, пФ/км | ≤ 1600 |
| Взаимная емкость, нФ/км | ≤ 56 |
| Омическая асимметрия | ≤ 5% |
| Затухание сигнала, дБ | ≥ 45,3 |
| Разброс задержки распространения, нс/100м | ≤ 45 |
| Погонная масса, кг/км | 54 ± 0,5 |
| Радиус изгиба при прокладке | Не менее 10-ти диаметров кабеля |
| Радиус изгиба при эксплуатации | Не менее 8-ми диаметров кабеля |
| Допустимое растягивающее усилие, H | Не более 100 |
| Диапазон температур хранения, °C | От -60 до +60 |
| Диапазон температур прокладки, °C | От 0 до +50 |
| Диапазон температур эксплуатации, °C | От -60 до +60 |
| Тип упаковки | Деревянный барабан |
| Длина кабеля в упаковке, м | 500 |
