ТехноКИПнг(A)-FRLS 2x2x0,78 (СПКБ)
Симметричный кабель для интерфейса RS-485, огнестойкий, 2х2х0,78, бухта 200 м, оранжевый
Производитель: СПКБ
- Код:
- 00048722
- Артикул
- 00-00001702
- Базовая единица
- м
242.57 руб.
ТехноКИПнг(A)-FRLS 2x2x0,78 (СПКБ)
Область применения
Применяется в промышленных сетях интерфейса RS-485 (стандарт EIA/TIA-485). Для промышленной автоматизации и систем управления технологическими процессами. Кабель для прокладки неподвижного присоединения к электрическим аппаратам и приборам внутри помещений и закрытых кабельных сооружениях. Для огнестойких кабельных линий (ОКЛ) - ЭЛЕКТРОПРОВОДКИ (ГОСТ Р 53316)

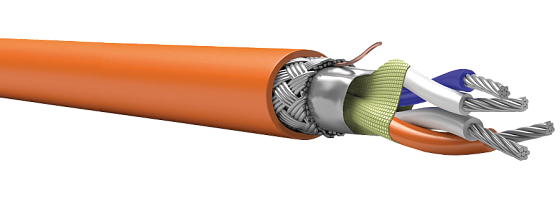

Конструкция
- Тип проводника: многопроволочный луженый медный проводник диаметром 0,78 мм
- Изоляция: огнестойкая кремнийорганическая резина
- Тип скрутки: парная
- Термический барьер: Обмотка из слюдосодержащей ленты поверх сердечника
- Экран: алюмолавсановая лента с контактным проводником и оплётка из медных луженых проволок
- Оболочка: ПВХ пластикат с низким дымо- и газовыделением
Особенности
- Гибкие кабели применяются для монтажа в труднодоступных местах с малым радиусом изгиба
- Многопроволочные медные луженые жилы имеют низкую коррозионную активность
- С дополнительным термическим барьером, для применения на объектах с повышенными требованиями к механической прочности изоляции, в том числе в условиях прямого воздействия пламени
- Наличие комбинированного экрана обеспечивает защиту от повышенного влияния высокочастотных и низкочастотных электромагнитных помех
Технические характеристики
- Класс пожарной опасности по ГОСТ 31565-2012 П1б.1.2.2.2
- Предел огнестойкости FE 180
- Минимальный радиус изгиба 4 Dн, где Dн – максимальный наружный диаметр
- Температура монтажа до -15 °C
- Температура эксплуатации от -50 °C до 70 °C
- Цвет оболочки оранжевый, допускается изготовление другого цвета оболочки по требованию заказчика.
- Срок службы 30 лет
- Гарантийный срок эксплуатации 5 лет
Электрические параметры
| Значение для кабелей с диаметром жил, мм | 0,60 |
| Электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более | 51,9 |
| Омическая асимметрия жил в парах на длине 1 км, не более | 3% |
| Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее | 100 |
|
Электрическая емкость рабочей пары на 1 км длины кабеля при частоте 0,8-1 кГц, нФ, не более |
75 |
| Волновое сопротивление, Ом, в диапазоне частоты 1 мГц | 100 ± 15 |
| Коэффициент затухания, пересчитанный на температуру 20 °С и длину 100 м, дБ, не более, при частоте 1 мГц | 4,40 |
| Рабочее напряжение, В, не более | 300 |
