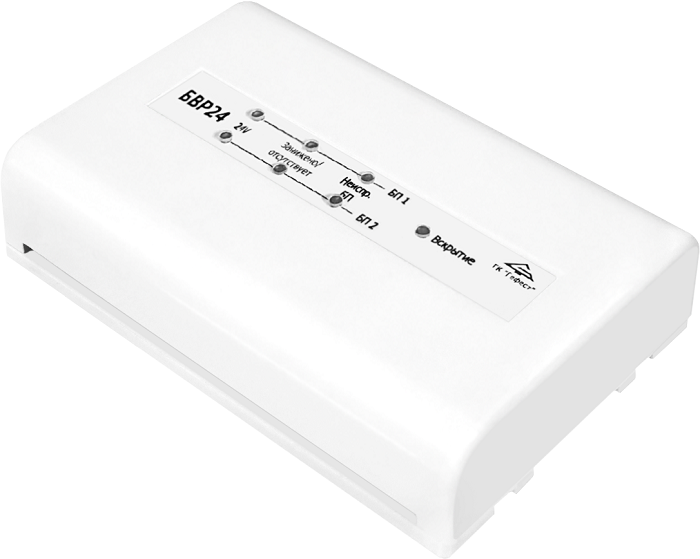

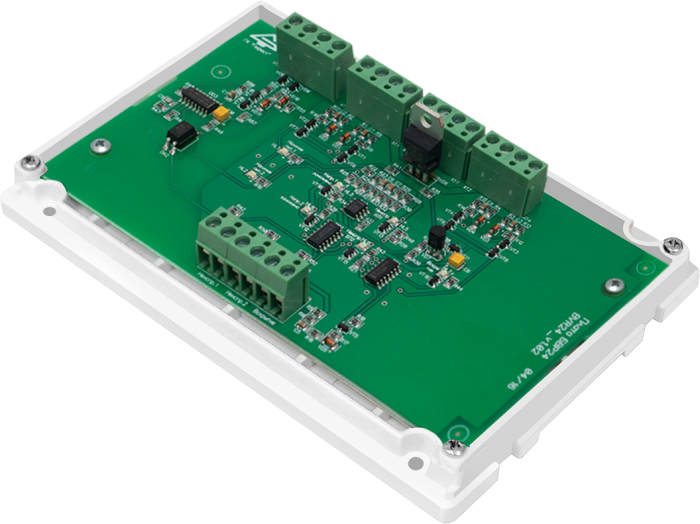

Блок выбора резерва БВР24
Предназначен для электропитания от двух вводов питания с номинальным напряжением 24 В технических средств пожарной автоматики или других устройств-потребителей и автоматического переключения их электропитания с одного ввода на другой при пропадании или снижении напряжения на любом из вводов.
Обеспечивает:
- автоматический контроль состояния вводов питания;
- автоматическое переключение электропитания на ввод с большим напряжением;
- раздельный прием сигналов «Неисправность» от двух источников бесперебойного электропитания;
- формирование сигнала «Неисправность» в виде размыкания сухого контакта и в виде импульсов 4 Гц при подключении в ЛС ППУ «Гефест».
Устройство может работать как в составе ППУ «Гефест», так и в других системах, требующих двух независимых вводов питания 24 В с автоматическим переключением с основного ввода на резервный (ГОСТ Р 53325-2012 п. 7.2.8).
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальное напряжение источников питания | 30 В |
| Максимальный пропускаемый ток | 5 А |
|
Напряжение режима «Неисправность» (Низкое напряжение) переход в режим, не более выход из режима, не менее |
20,4 В 21,6 В |
| Собственный ток потребления от источника питания, не более |
25 мА |
|
Параметры реле «Неисправность 1/2» максимально допустимое напряжение максимально допустимый ток |
60 В 0,1 А |
