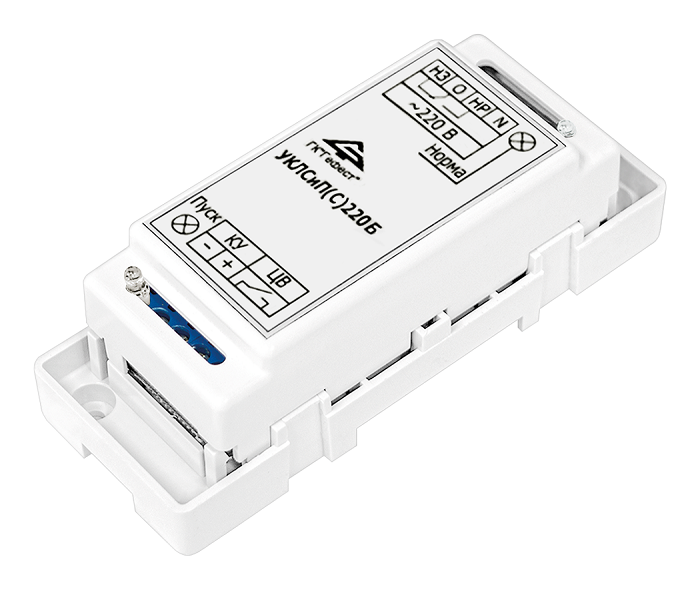

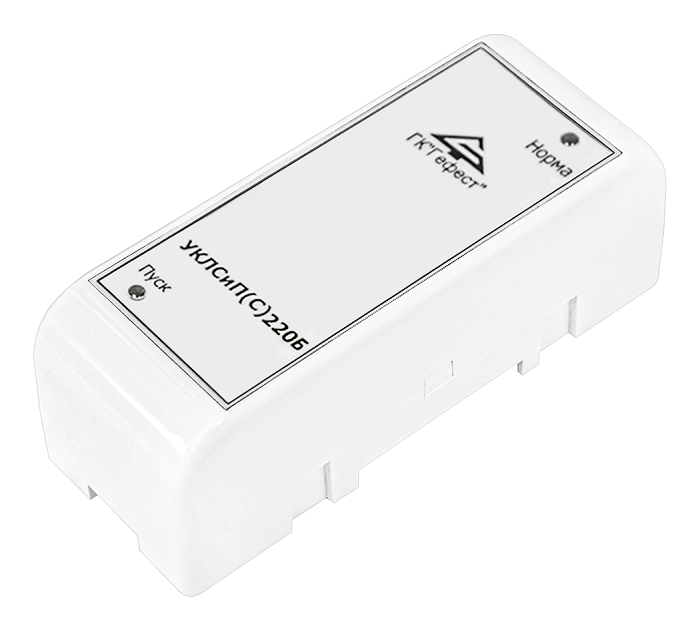

УКЛСиП(С)220Б
Устройство контроля линий связи и пуска сетевое, для управления реверсивным приводом с электронным управлением
Производитель: Гефест
- Код:
- 00048901
- Базовая единица
- шт
1 678 руб.
УКЛСиП(С)220Б Устройство контроля линий связи и пуска сетевое, для управления реверсивным приводом с электронным управлением
Предназначено для управления реверсивным приводом с электронным управлением (например, типа BLE230):
- установками дымо- и газоудаления
- инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности
- комбинированными установками
Может работать:
- в составе ППУ «Гефест» (при подключении в линию связи (ЛС) с управляющим устройством ЦБ или УКЛСиП(РП);
- под управлением стороннего приемно-контрольного прибора (ППКП) или прибора управления пожарного (ППУ), формирующих команду «Пуск» подачей постоянного напряжения от 12 до 24 В.
Обеспечивает:
- по команде «Пуск» управление реверсивным исполнительным устройством или приводом (далее – ИУ), получающими питание от сети 230 В, 50 Гц;
- контроль исправности (на КЗ) цепи, соединяющей выключенную секцию ИУ с УКЛСиП(С)220Б;
- контроль исправности (на обрыв) цепей обоих секций, соединяющих ИУ с УКЛСиП(С)220Б;
- контроль наличия напряжения сети 230 В, 50 Гц;
- формирование сигнала «Неисправность» размыканием контактов цепи вывода информации (выход ЦВ).
При использовании «Конвертера сухого контакта КСК» (далее – КСК) обобщенный сигнал «Неисправность» может транслироваться по ЛС на управляющее устройство ЦБ или УКЛСиП(РП).
Технические характеристики
| Параметр | Значение |
|---|---|
|
Параметры исполнительных устройств: напряжение питания ток, не более |
(195–253) В, 50 Гц 2 А |
|
Параметры нешнего пускового сигнала на клеммах «КУ» : напряжение ток, потребляемый УКЛСиП(С)220Б в режиме «Пуск», не более |
10,2–28 В 16 мА |
|
Ток, потребляемый УКЛСиП(С)220Б от сети 230 В (клеммы L и N), не болtt |
6 мА |
| Напряжение контроля цепей ИУ, не более | 16 В |
|
Допустимая нагрузка на выход «ЦВ»: напряжение, не более ток, не более |
=60 В 0,1 А |
|
Степень защиты оболочки (по ГОСТ 14254-69): с верхней крышкой без верхней крышки |
IP30 IP20 |
| Масса, не более | 0,15 кг |
|
Габаритные размеры, не более |
109х42х37 мм |
