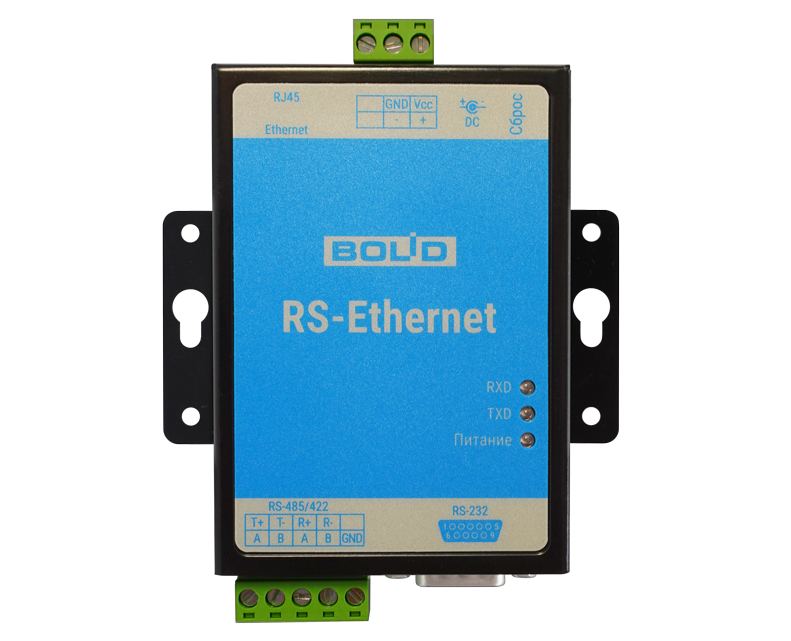

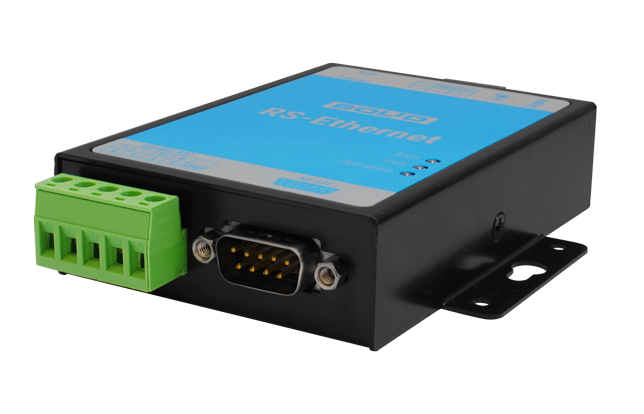

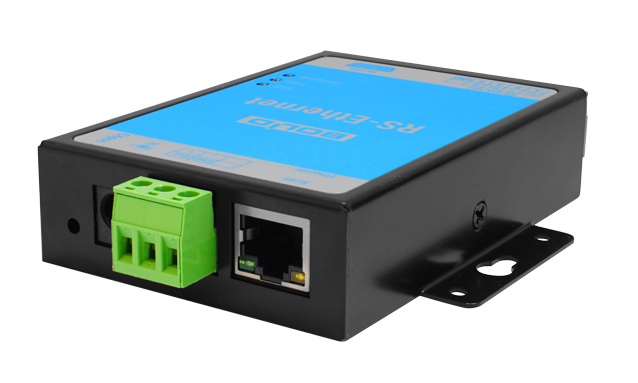

RS-Ethernet

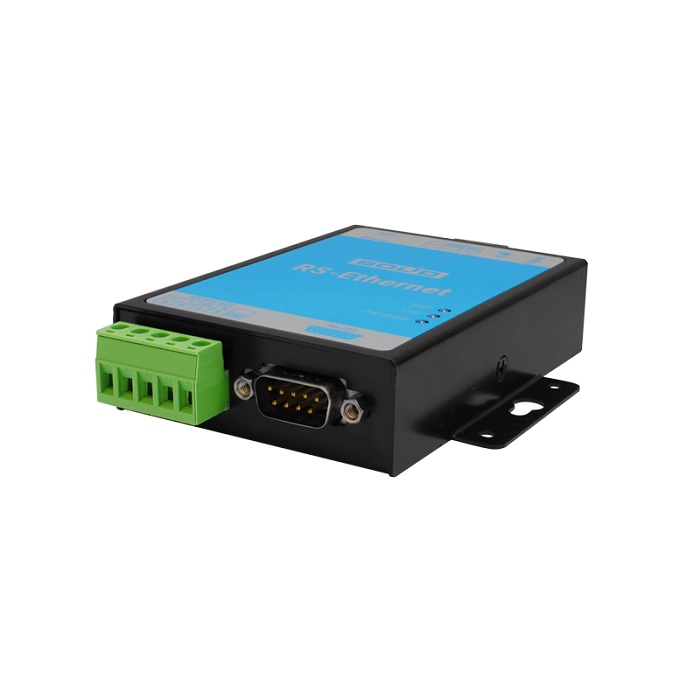

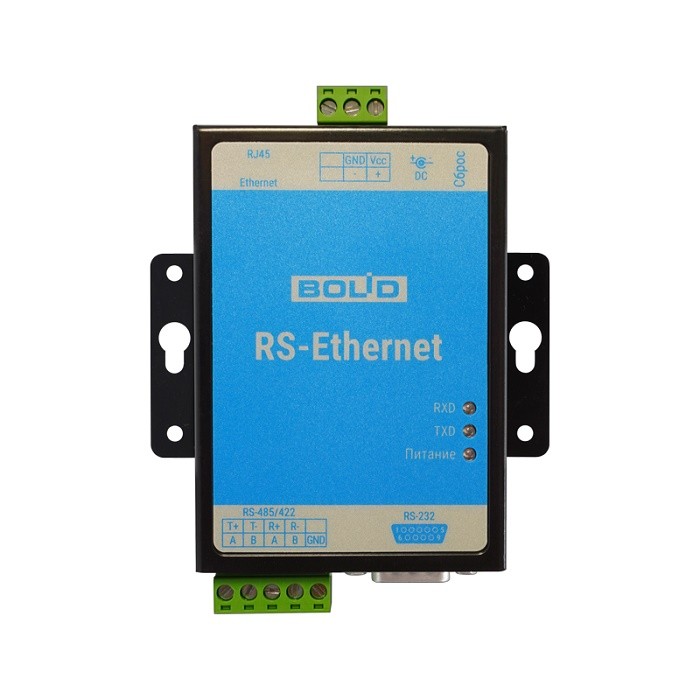

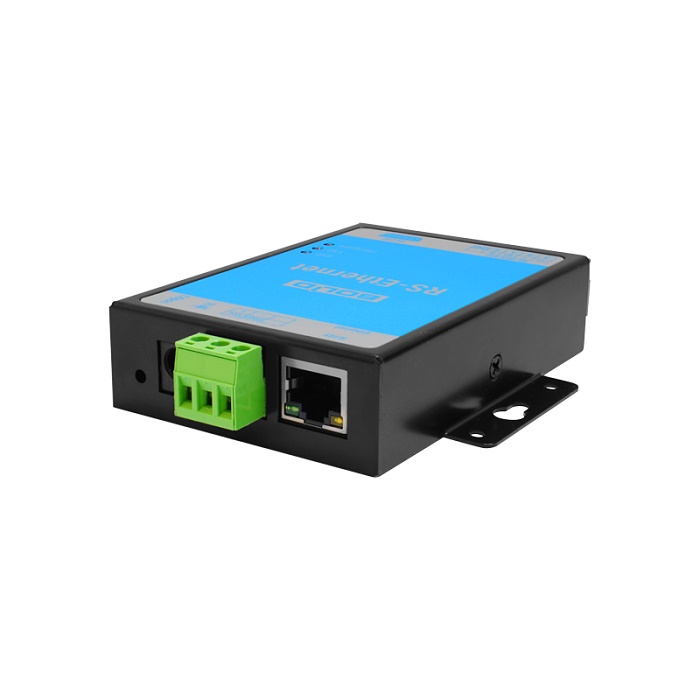

Преобразователь интерфейсов RS-485/RS-232/RS-422 в Ethernet стандартов 10/100Base-T(X). Питание от 12 до 36 В, до 1 Вт. От минус 20 до +60°С
Производитель: Болид
- Код:
- 00049727
- Артикул
- 1-823-683-433
- Базовая единица
- шт
7 722 руб.
Предназначен для преобразования сигналов интерфейсов RS-485/RS-232/RS-422 в сигналы интерфейса Ethernet стандартов 10/100Base-T(X). Преобразователь работает в составе АСКУЭ «Ресурс» с целью передачи данных от приборов учета энергоресурсов по сети Ethernet.
- Поддержка технологии Socket Server и Socket Client
- Работа в прозрачном режиме с конфигурационным ПО приборов учёта энергоресурсов
- Функция автоматического определения направления передачи (auto MDI/MDI-X)
- По интерфейсу RS-232 поддерживаются сигналы: RXD, TXD, RTS, CTS
- Поддерживается четность: None, Even, Odd, Space, Mark
- Поддерживаются биты данных: 5, 6, 7, 8
- До 127 устройств на линии RS-485
- Защита линий RS-485/RS-422 от импульсных воздействий
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Напряжение питания | от 12 до 36 В постоянного тока |
| Потребляемая мощность | Не более 1 Вт |
| Скорость передачи данных по Ethernet | До 100 Мбит/с |
| Скорость соединения по Ethernet | 10/100 Мбит/с |
| Максимальная длина кабеля UTP (витая пара) | 100 м |
| Скорость передачи данных по интерфейсам RS-232/422/485 | от 300 до 115200 бит/с |
|
Максимальная длина линии интерфейса: - RS-232 - RS-485 |
15 м 1200 м |
| Индикация |
Индикатор Питание – состояние питания; Индикаторы RXD/TXD – индикация приема и передачи данных; 2 индикатора на разъеме Ethernet (LNK/ACT и скорость соединения). |
| Диапазон рабочих температур | от минус 20 до +60 °С |
| Степень защиты оболочки | IP20 |
| Габаритные размеры | 69х22х100 мм |
| Вес | Не более 0,3 кг |
