ИО-102-50 А3П (3)

Извещатели охранные точечные магнитоконтактные ИО102-50 (СМК-20) предназначены для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

Блок геркона может изготавливаться с контактами NAMUR, обеспечивающими логическое распознавание типичных неисправностей линии: обрыва и короткого замыкания (КЗ) в соответствии со стандартом IEC60947-5-6.

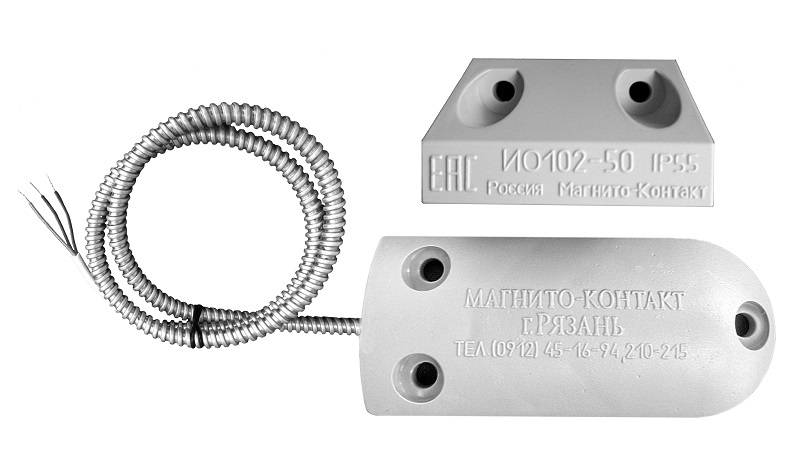

Извещатели конструктивно состоят из магнитоуправляемого датчика (геркона, помещённого в пластиковый или металлический корпус) и управляющего магнита (магнит, установленный в пластиковый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-2015.

Расстояние между магнитоуправляемым датчиком и управляющим магнитом при выдаче сигнала «Тревога» и расстояние при восстановлении «Дежурный режим» (размыкание или замыкание контактов геркона)

• На магнитопроводящем основании
• Расстояние при выдаче сигнала «Тревога», не более, мм 40
• Расстояние при восстановлении в «дежурный режим», не менее, мм 14
• На магнитонепроводящем основании
• Расстояние при выдаче сигнала «Тревога», не более, мм 55
• Расстояние при восстановлении в «дежурный режим», не менее, мм 20

Количество срабатываний извещателя в режимах коммутации постоянного и переменного тока, соответствуют значениям

• Ток, А от 0,01 до 0,1
• Напряжение, В от 10 до 36
• Максимальная мощность, Вт 7,5
• Количество срабатываний 10⁵

По количеству срабатываний и пропусканию тока извещатель имеет больший ресурс по сравнению с ИО 102-20.

Технические характеристики

• Тип геркона  с тремя контактами
• Материал корпуса пластик
• Материал гофрорукава  оцинкованная сталь
• Минимальное значение силы постоянного или переменного тока – 0,001 А.
• Максимальное значение силы постоянного или переменного тока – 0,5 А.
• Минимальное значение коммутируемого напряжения – 0,02 В.
• Максимальное значение коммутируемого напряжения – 72 В.
• Максимальное значение коммутируемой мощности – 10 Вт.
• Выходное электрическое сопротивление замкнутых контактов извещателя – не более 0,5 Ом.
• Сохраняет работоспособность в диапазоне температур от минус 50 до плюс 50°С и относительной влажности до 98% при температуре 35°С без конденсации влаги.
• Рассчитан на непрерывную круглосуточную работу.
• Срок службы извещателя - не менее 8 лет.
• Масса извещателя в пластиковом корпусе – не более 155 г., в металлическом корпусе – не более 225 г.
• Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).
