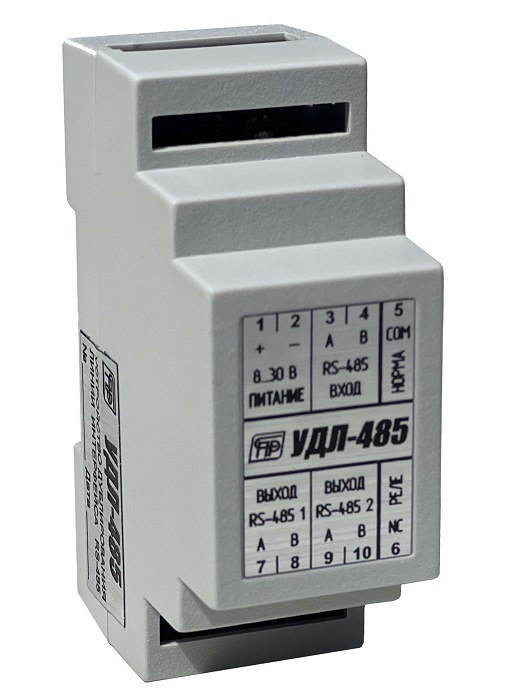

УДЛ-485
Устройство дублирования линии интерфейса
Производитель: Спецприбор
- Код:
- 00049847
- Артикул
- 8784070010
- Базовая единица
- шт
Устройство дублирования линии связи «УДЛ-485» применяется в составе систем охранно-пожарных сигнализаций для организации двойной резервированной линии связи интерфейса RS-485 между компонентами системы, имеющими только один встроенный интерфейс связи.
Обеспечивает передачу данных на скорости до 9600 бит/с на линии длиной до 1000 м., на скорости до 56700 бит/с на линии длиной до 400 м. и на скорости до 115200 бит/с на линии длиной до 100 м.
Содержит сигнальный выход типа «сухой контакт» для выдачи извещения о неисправности линий связи.
Предназначено для монтажа на стандартную 35 мм DIN-рейку и должно устанавливаться в закрываемом шкафу (стойке) вне взрывоопасных зон. Устройство рассчитано на непрерывную круглосуточную работу. Питание УДЛ-485 должно осуществляться от прибора (или компонента системы), имеющего не менее двух вводов электропитания (основное и резервное).
- работа с любым протоколом
- высокая скорость передачи данных (115200 Бод)
- автоматическая настройка скорости передачи
- работа в различных системах любых производителей
- низкое токопотребление
Технические характеристики
| Диапазон рабочих напряжений источника питания, В | 8…30 |
| Потребляемый ток, мА, не более | 20 |
| Максимальные коммутируемые напряжение/ток по выходу «РЕЛЕ НОРМА», не более | 60В/ 250мА |
| Максимальная скорость передачи данных (длина линии менее 100м), Бод | 115200 |
| Максимальная длина линии связи (скорость 9600Бод), м | 1000 |
| Максимальное количество устройств на выходных линиях | 64 |
| Диапазон рабочих температур, °С | -40…+85 |
| Степень защиты оболочки | IP20 |
| Габаритные размеры ВхШхГ, мм, не более | 92х37х58 |
| Масса, г, не более | 150 |
Принцип действия основан на трансляции данных с входа на два выхода , а также с любого из выходов на вход. При трансляции данных с одного из выходов на вход, осуществляется анализ и сравнение данных, поступающих на оба выхода для принятия решения по неисправности одной из линий связи. Аналогично сравнением происходит и принятие решения о восстановлении неисправной линии.
