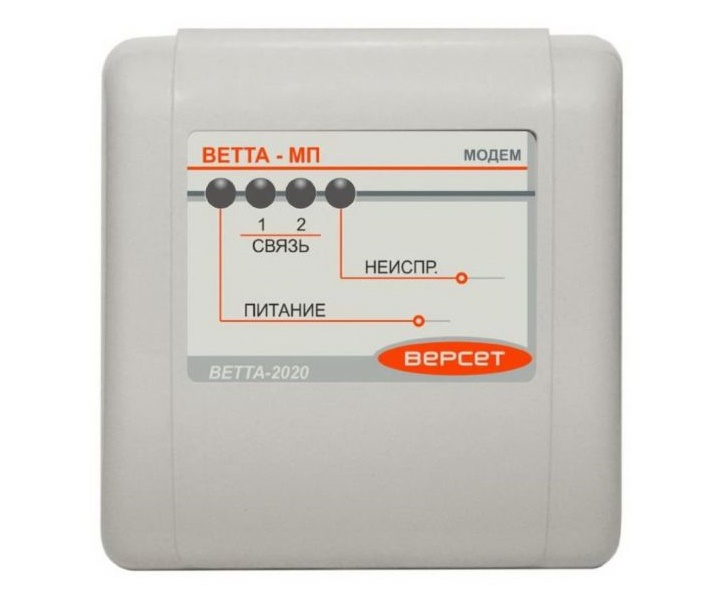

ВЕТТА-МП
Универсальное приемопередающее устройство с модемом проводного канала. Питание от внешнего ИП 12 В.
Производитель: ВЕРСЕТ
- Код:
- 00050460
- Артикул
- ЦБ000004219
- Базовая единица
- шт
4 048 руб.
Назначение
Универсальное приемопередающее устройство с модемом проводного канала УППУ «ВЕТТА-МП» обеспечивает проводную связь между элементами системы передачи извещений (СПИ) «ВЕТТА-2020».
УППУ «ВЕТТА-МП» в зависимости от применения выполняет функции прибора объектового оконечного (ПОО) или ретранслятора (РТР).
Особенности
- Обслуживает до трех трехпроводных линий связи (магистралей), информация передается по интерфейсу RS-485.
- Дальность уверенной связи не менее 1000 м при использовании линий связи с проводами сечением более 0,2 мм2.
- Питание модема от внешних резервированных источников питания (РИП) напряжением 12 В по двум входам (клеммы 12V1 и 12V2).
- Модем содержит электронное реле и клеммы вывода сигнала «Авария линии связи». Активация (размыкание контактов) выполняется при нарушении связи устройства с ОКП.
Технические характеристики
| Тип трехпроводных линий связи (магистралей) | RS-485 |
| Количество магистралей RS-485 ОКП | 3 шт. |
| Максимальная длина линии связи при сечении проводов 0,2 мм2 | 1000 м |
| Максимальная нагрузочная способность магистрали RS-485 | 40 устройств СПИ |
| Рабочий диапазон напряжения питания | 10…15 В |
| Максимальный ток потребления, не более | 300 мА |
| Максимальное действующее значение тока в цепи реле «Авария линии связи», не более | 60 мА |
| Максимальное пиковое значение напряжения в цепи реле «Авария линии связи», не более | 350 В |
| Рабочий температурный диапазон | –30 … 50 °С |
| Масса, не более | 0,2 кг |
| Габаритные размеры | 111х105х40 мм |
