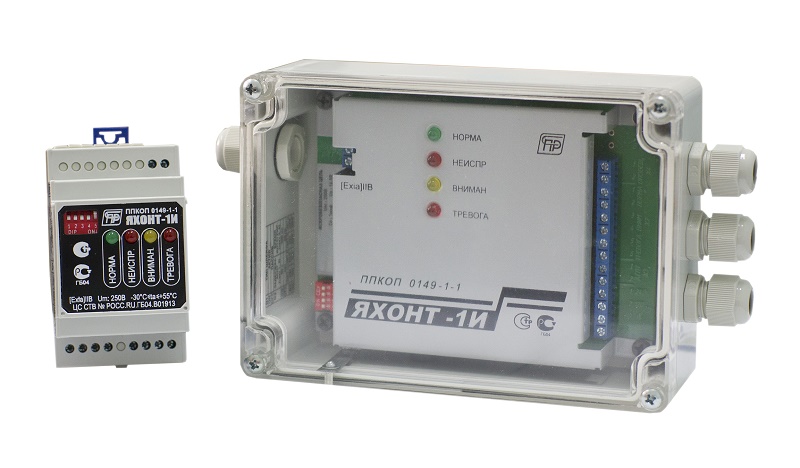

Яхонт-1И-05
Приемно-контрольный прибор 1 шлейф пожарной или охранной сигнализации [Exiа]IIB, барьер искрозащиты, (без АСПТ и УО), для монтажа на DIN-рейку, с интерфейсом RS485
Производитель: Спецприбор
- Код:
- 00050528
- Артикул
- 8784040006
- Базовая единица
- шт
Устройство УПКОП 0149-1-1 "Яхонт-1И" предназначено для автономной и централизованной охраны объектов, расположенных во взрывоопасных зонах.
Взрывозащищенное устройство осуществляет непрерывный контроль состояния шлейфа сигнализации (ШС), электропитание и прием сигналов от пожарных и охранных извещателей, выдачу информации на пульт централизованного наблюдения (ПЦН), либо на другой приемно-контрольный прибор, а также выдачу сигналов управления на автоматические средства пожаротушения (АСПТ) и устройства оповещения (УО).
Устройства исп. 02, исп. 03, исп. 05 оснащены интерфейсом RS485 для связи с автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте. Обмен информацией осуществляется по протоколу MODBUS.
- Устройство предназначено для эксплуатации при температуре окружающей среды от минус 30ºС до плюс 50ºС.
- Вид климатического исполнения УХЛ3.1 по ГОСТ 15150.
- Устройство не выдает ложных извещений при воздействии электромагнитных помех третьей степени жесткости по ГОСТ Р 53325-2012.
- Средняя наработка на отказ устройства - не менее 40000 ч.
- Средний срок службы устройства до списания - не менее 10 лет.
Исполнение:
- Номинальное напряжение ШС, В - 12
- Наличие функций управления АСПТ и УО - нет
- Наличие интерфейса RS485 - есть
- Наличие реле ПЦН - нет
- Исполнение корпуса IP - на DIN-рейку IP20
Устройство обеспечивает:
- контроль состояния ШС по величине его сопротивления;
- контроль исправности ШС по всей их длине с автоматическим выявлением обрыва или короткого замыкания в них;
- контроль несанкционированного доступа внутрь корпуса прибора (кроме исп.04 и 05);
- возможность программирования тактики формирования тревожного и других извещений;
- автоматическую передачу на ПЦН раздельных извещений о тревоге, внимании, а также о неисправностях ШС, прибора и доступе внутрь корпуса прибора;
- местную световую и звуковую сигнализацию раздельных извещений о норме, о неисправности ШС, о внимании и о тревоге;
- включение устройств оповещения (УО) на время 4 минуты при регистрации тревоги;
- формирование стартового импульса запуска средств АСПТ без задержки или с задержкой на 30 секунд после регистрации тревоги;
- возможность отключения фиксации тревожного извещения при использовании в качестве барьера искрозащиты.
Технические характеристики
Параметры искробезопасной электрической цепи приборов (по ГОСТ 31610.11–2014): | |
- максимальное выходное напряжение | Uo: 16,5 В |
- максимальный выходной ток | Io: 26 мА |
- максимальная внешняя емкость | Со: 0,4 мкФ |
- максимальная внешняя индуктивность | Lo: 0,04 Гн |
Рабочий диапазон питающих напряжений, В | 10...30 |
Потребляемый ток , мА, не более | |
- в дежурном режиме | 45 |
- в режиме тревоги | 65 |
Напряжение на ШС в дежурном режиме, В | 13,0 (±0,7) |
Ток ограничения в шлейфе сигнализации, мА | 20 |
Сопротивлении проводов шлейфа сигнализации, кОм, не более | 0,22 |
Сопротивлении утечки между проводами шлейфа, кОм, не менее | 50 |
Максимальные рабочие напряжение/ток, коммутируемые выходными контактами, | |
- контакты ПЦН и АСПТ | 48В / 0,2А |
- контакты УО | - |
Габаритные размеры прибора, мм | 55x100x65 |
Масса прибора, кг, не более | 0,15 |
