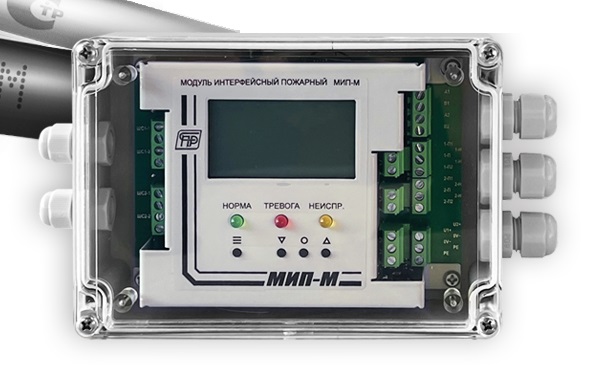

МИП М оконечный
Модуль для контроля термокабеля GTSW-M, 1 шлейф сигнализации, 2-ух или 4-х проводн. сх. подкл. IP65, 2 кабельных ввода (оконечный)
Производитель: Спецприбор
- Код:
- 00050549
- Артикул
- 8784110016
- Базовая единица
- шт
ИП101 «Гранат-термокабель-МД» (в дальнейшем – извещатель, ИПТЛ), служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине.
Предназначен для применения в системах пожарной сигнализации и автоматического пожаротушения. По характеру реакции на температуру как фактор пожара извещатель является пороговым тепловым извещателем максимально-дифференциального действия. Порог сработки определяется настройками блока обработки.
Извещатель состоит из следующих компонентов:
- термочувствительный элемент - термокабель GTSW-М (в дальнейшем – термокабель)
- блок обработки – модули «МИП-М(-Ex)» СПР.425521.016 или «МИП-М(1…2)И(-Ex)» СПР.425521.018.
МИП М оконечный
Блоки обработки – модули предназначены для контроля чувствительного элемента извещателя - термокабеля GTSW-M(-CP) по всей его длине и выдачи дискретных сигналов (извещений) во внешние цепи.
Обращаем ВНИМАНИЕ! Модули МИП-МхИ(-Ex) не имеют индикации расстояния до места срабатывания термокабеля! Модули отображают только температурные параметры и служебные калибровочные параметры.
- Маркировка взрывозащиты - нет
- Тип подключения - 2-ух или 4-х проводн. сх.
- Кол-во ШС - 1
- Выходы «Сухой контакт» - есть
- Наличие RS485 - нет
- IP корпуса - IP65
Класс извещателя по ГОСТ Р 53325: - A3, C, D, F с блоком обработки МИП-М(-Ex);- A3, B, C, D, E, F с блоком обработки МИП-М(1…2)И(-Ex).
Технические характеристики
МИП-М(-Ех) | |
Степень защиты оболочки | IP65 |
Температура окружающей среды (°С) | -55...+75 |
Диапазон питающих напряжений (В) | по ШС 5...27, при 4-пров.сх. 9...30 |
Макcимальный потребляемый ток (мА), не более, в дежурном режиме | 0,43 /1,2 |
Максимальное напряжение, коммутируемое выходными контактами, (В): | 60 |
Максимальный ток, коммутируемый выходными контактами, (А): | 0,25 |
Габаритные размеры прибора (мм) | 130х103х56 |
Масса прибора (кг), не более | 0,4 |
Масса термокабеля (кг), не более | 0,02/метр |
