КВО-d-3-2,5
Коробка огнестойкая взрывозащищенная, три кабельных ввода, 1Ex db IIB T6 Gb Ex tb IIIC T85ºC Db Ex db IIC Gb U Ex tb IIIC Db U, клеммная колодка от 2,5 до 4,0 мм2
Производитель: Спецприбор
- Код:
- 00050563
- Артикул
- 8784130107
- Базовая единица
- шт

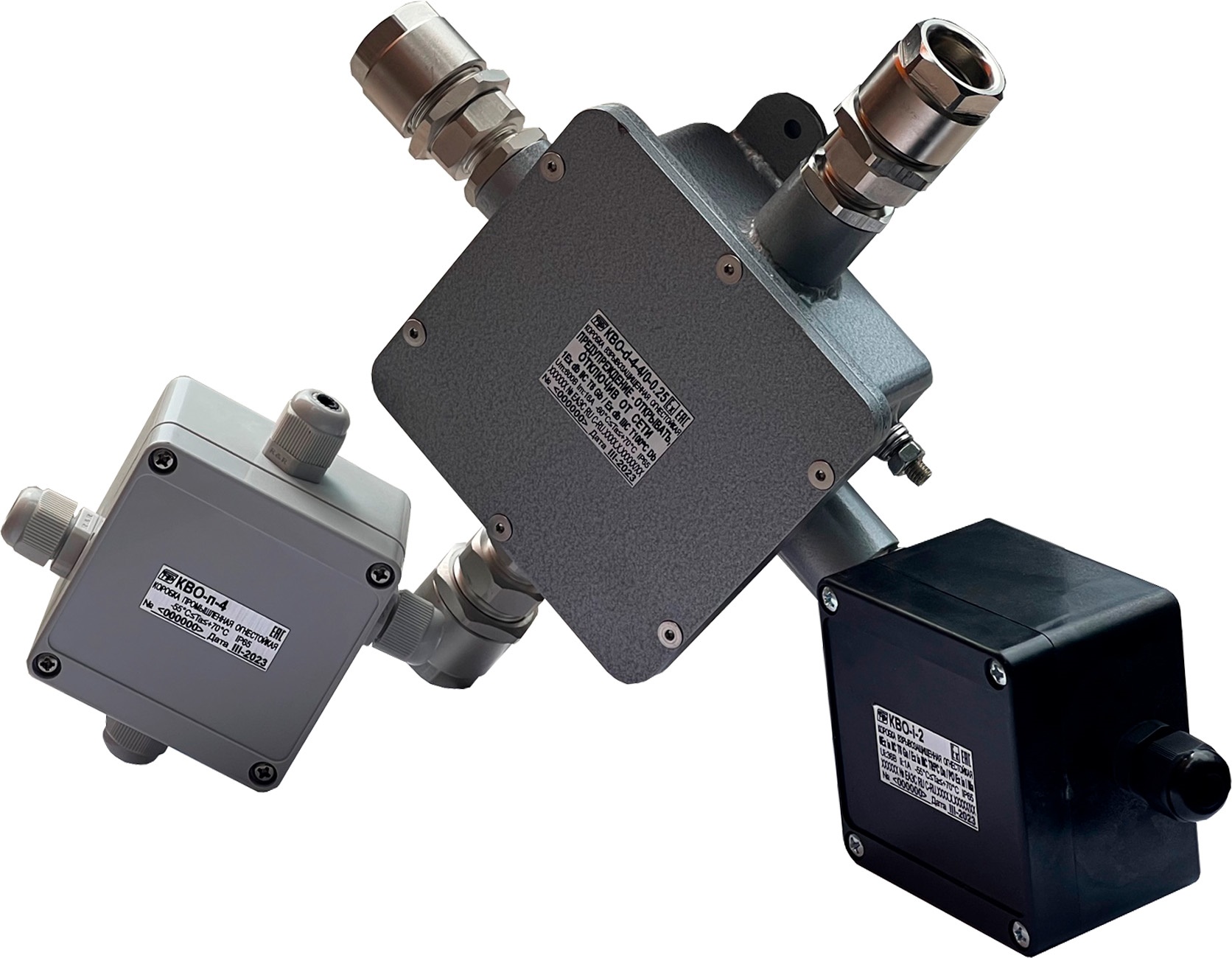

Коробки огнестойкие КВО предназначены для применения в составе огнестойкой кабельной линии при выполнении соединений (разветвлений) сигнальных или силовых цепей. Применяются с кабелями круглого сечения наружным диаметром от 4 до 8 мм (для исполнений КВО-п и КВО-i) и от 5 до 10 мм (для исполнений КВО-d). Комплектуются термостойкими керамическими клеммными колодками с винтовыми соединениями с максимальной рабочей температурой 1100 ˚С.
- Количество кабельных вводов - 3
- Количество групп контактов клеммных колодок - 9 гр х 2
- Сечение зажимаемого провода - от 2,5 до 4 мм2
Огнестойкость обеспечивается: в коробках КВО-d за счет применения керамических клеммных колодок и цельнометаллической конструкции.
Взрывозащищенность коробок КВО-d обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка «d», с маркировкой взрывозащиты «1Ex db IIС T6 Gb / Ex tb IIIC T85ºC Db» по ГОСТ 31610.0-2019 для применения во взрывоопасных газовых и пылевых средах со штатными вводными штуцерами, либо «Ex db IIC Gb U / Ex tb IIIC Db U» по ГОСТ 31610.0-2019 для применения во взрывоопасных газовых и пылевых средах с сертифицированными вводными штуцерами сторонних производителей.
Конструкция коробок КВО-i, КВО-d соответствует общим требованиям ГОСТ 31610.0-2019 и ГОСТ IEC 60079-1-2013.
Технические характеристики
Маркировка взрывозащиты |
1Ex db IIB T6 Gb / Ex tb IIIC T85ºC Db Ex db IIC Gb U / Ex tb IIIC Db U |
Количество кабельных вводов | 3 |
Наружный диаметр кабеля, мм | 5 - 10 |
Максимальные напряжение и ток соединяемых (разветвляемых) цепей |
U: 600В I: 16А |
Диаметры допустимых сечений провода, мм 2 |
2,5 … 4 |
Степень защиты оболочки корпуса | IP65 |
Диапазон рабочих температур окружающей среды, ˚С | -55 до +70 |
Материал коробок |
Сталь |
Максимальные габаритные размеры коробки, мм |
290х290х64 |
Максимальная масса, кг (не более) | 3,0 |
