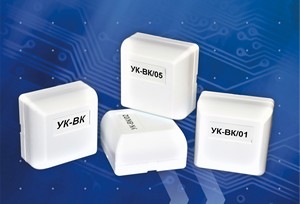

УК-ВК/04

Устройство применяется в системах охранно-пожарной сигнализации и предназначено для управления подключением и отключением приборов, входящих в состав систем охранно-пожарной сигнализации, коммутацией исполнительных устройств (ламп, сирен, видеокамер, систем пожаротушения, электромагнитных замков и т.д.) к сети переменного тока номинальным напряжением 220В или источнику постоянного тока до 30В путем замыкания и размыкания контактов реле.

Особенностью данного устройства является возможность дистанционно управлять одним или двумя реле, каждое из которых имеет, в зависимости от исполнения, одну группу нормально разомкнутых или переключающих контактов

УК-ВК/04 АЦДР.425412.002-04

• Количество исполнительных реле - 2
• Характеристики контакта реле - Нормально замкнутый, на переключение
• Температура окружающего воздуха от 243 до 323 К (от минус 30 до +50 оС).
• Относительная влажность воздуха до 93 %  при температуре +40 оС.
• Габаритные размеры – 75х75х46 мм.
• Масса — не более 0,1 кг.

Характеристики электрические:

• Максимальное коммутируемое напряжение каждого реле, В
• Переменное напряжение 220
• Постоянное напряжение 30
• Максимальный коммутируемый ток каждого реле, А
• Переменный ток 10*
• Постоянный ток 10*

Характеристики управляющего сигнала:

• Входное напряжение, В от 22,1 до 27,1
• Входной ток, А от 0,017 до 0,028*

* — величина приведена для одного канала (для одного реле).
