ТШН-3-09
Термошкафы Тахион
Термошкаф из нержавеющей аустенитной стали AISI 304. Термошкаф для стеклоочистителя и бочка омывателя. -50° до +50°С. IP66. Потребляемая мощность 102 Вт. 220В ± 15% AC, 6A. 400x500x210 мм.
Термошкаф из нержавеющей аустенитной стали AISI 304. Термошкаф для стеклоочистителя и бочка омывателя. -50° до +50°С. IP66. Потребляемая мощность 102 Вт. 220В ± 15% AC, 6A. 400x500x210 мм.
Термошкаф из нержавеющей аустенитной стали AISI 304. Термошкаф для стеклоочистителя и бочка омывателя. -50° до +50°С. IP66. Потребляемая мощность 102 Вт. 220В ± 15% AC, 6A. 400x500x210 мм.
Термошкаф из нержавеющей аустенитной стали AISI 304. Термошкаф для стеклоочистителя и бочка омывателя. -50° до +50°С. IP66. Потребляемая мощность 102 Вт. 220В ± 15% AC, 6A. 400x500x210 мм.

ТШН-3-09

Термошкаф из нержавеющей аустенитной стали AISI 304. Термошкаф для стеклоочистителя и бочка омывателя. -50° до +50°С. IP66. Потребляемая мощность 102 Вт. 220В ± 15% AC, 6A. 400x500x210 мм.

Производитель: Тахион

Код:
00051131
Артикул
54007
Базовая единица
шт
129 420 руб.

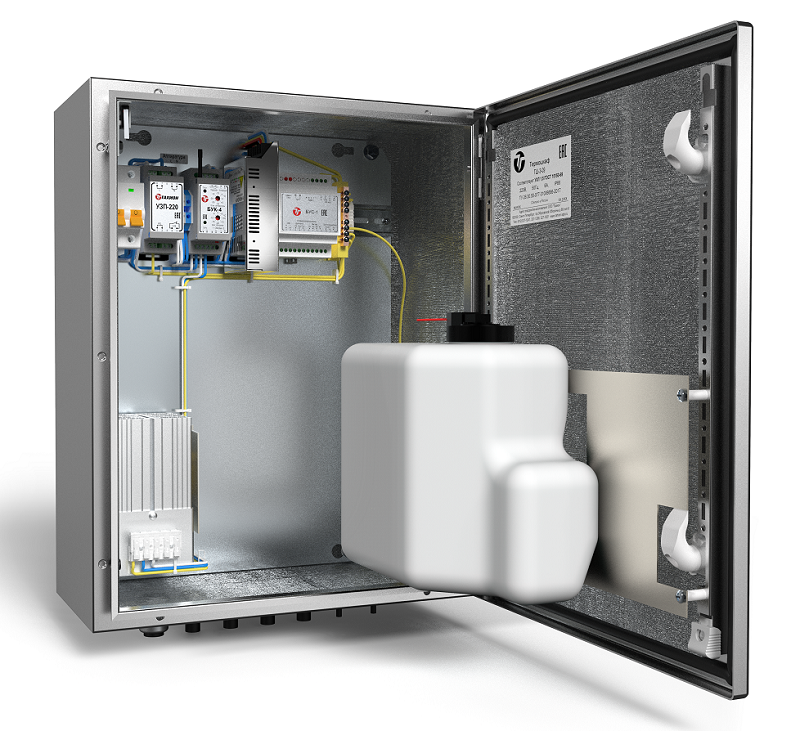

Термошкаф из нержавеющей аустенитной стали AISI 304 с обогревом предназначен для установки в нём оборудования, обеспечивающего работу стеклоочистителя и омывателя, и другого электронного оборудования.

  • Диапазон рабочих температур -60° ÷ +50°С.
  • Степень защиты IP66.
  • Потребляемая мощность 102 Вт.
  • Напряжение питания 230V ± 10% AC, 6A.
  • Габаритные размеры 400x500x210 мм.

Предназначен для установки в нём блока управления стеклоочистителем (БУС-1), бачка стеклоомывателя с насосом и датчиком уровня омывающей жидкости, а также другого электронного оборудования и поддержания заданного температурного режима при эксплуатации этого оборудования в условиях морского климата, химических производств, автомагистралей, тоннелей и прочих агрессивных сред. Материал термошкафа – нержавеющая аустенитная сталь AISI 304.

Оборудован:

  • блоком управления климатом (БУК-4), предназначенным для управления холодным запуском аппаратуры, установленной в термошкафу, а также системой обогрева;
  • тамперным контактом для сигнализации о несанкционированном доступе.

Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

По способу защиты человека от поражения электрическим током термошкаф соответствует классу I по ГОСТ 12.2.007.0-75.

Климатическое исполнение термошкафа соответствует УХЛ1,5 ГОСТ 15150-69.

Степень защиты IP 66.

Технические характеристики

Питание термошкафа:
– напряжение питания 220В AC ±10%, 50Гц
– максимальный ток нагрузки 6А
Обогрев:
– напряжение питания 220В AC ±10%, 50Гц
– потребляемая мощность 102Вт
Диапазон рабочих температур  – 60°С … +50°С
Диапазон регулирования температуры в термошкафу – 20°С … +15°С
Температура срабатывания тепловой защиты +30°С ± 3°С
Температура срабатывания аварийной сигнализации +70°С ± 3°С
Диапазон регулирования температуры холодного запуска аппаратуры -30°С … +5°С
Материалы и поверхности изделия:
– корпус листовая нерж. ст. AISI 304 1,25 мм
– дверь  листовая нерж. ст. AISI 304 1,5 мм
– панель монтажная листовая сталь 2мм, оцинкованная
Габаритные размеры (без гермовводов) 400 х 500 х 210 мм
Вес c упаковкой 16кг

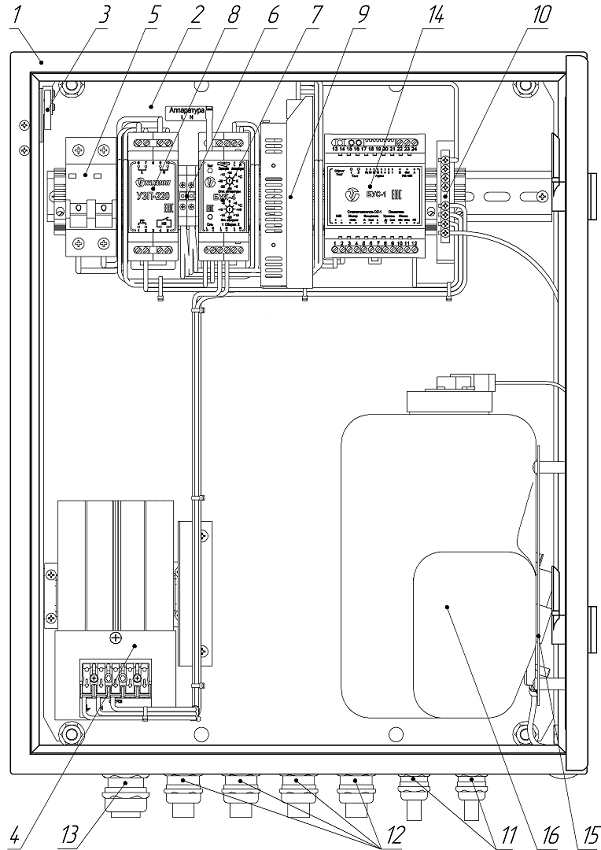

Состав (см. рисунок)

1. Шкаф 400х500х210мм 1шт.
2. Монтажная панель 1шт.
3. Тамперный контакт (S2) (при открытой двери контакт разомкнут) 1шт.
4. Выключатель автоматический ВА47-29 2P6A/4,5кА хар-ка С "TDM" (S1) 1шт.
5. Блок управления климатом (БУК-4) 1шт.
6. Клеммы проходные (Х1) (S провода до 6 мм²) 2шт.
7. Обогреватель (ОТШ-100) 1шт.
8. Устройство защиты электропитания 220В (УЗП-220) 1шт.
9. AC/DC преобразователь 220/24В, 75Вт 1шт.
10. Шина заземления (Ш1) 1шт.
11. Гермоввод PBA9-08, Ø кабеля 4,5-8 мм 2шт.
12. Гермоввод PBA16-13, Ø кабеля 9-14 мм 4шт.
13. Гермоввод PBA21-18, Ø кабеля 13-18 мм 1шт.
Приобретаются по отдельной заявке:
14. Блок управления стеклоочистителем БУС-1 (входит в состав стеклоочистителя СО-1) 1шт.
15. Кронштейн бачка стеклоомывателя 1шт.
16. Бачок стеклоомывателя с насосом и датчиком уровня омывающей жидкости 1шт.
