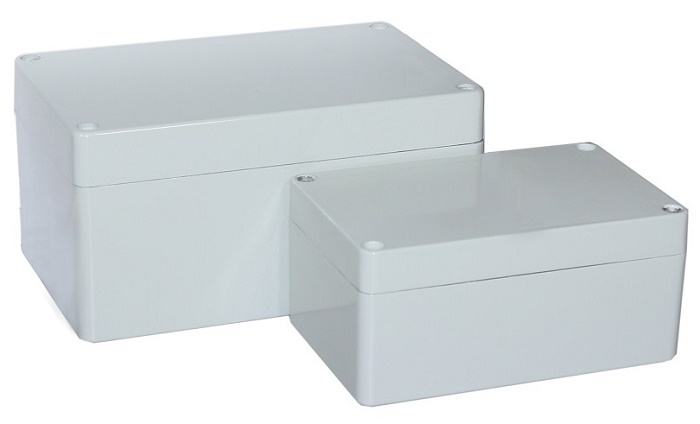

Спектрон-КВ-Exe 204х159х84
Коробка взрывозащищенная без вводов и клеммников. Внешние габаритные размеры 204х159х84 мм
Производитель: Спектрон
- Код:
- 00052726
- Артикул
- 00000008712
- Базовая единица
- шт
Взрывозащищенные коммутационные коробки
Отосится к устройствам, предназначенным для коммутации (разводки, разветвления) силовых линий и линий связи проводами сечением от 0,5 до 2,5 мм2 во взрывоопасных зонах открытых и закрытых объектов
Маркировка взрывозащиты 1Ex e IIC Т6...T5 Gb позволяет применять коробку во взрывоопасных зонах «1» и «2» классов (кроме ацетилена) в помещениях и вне помещений на открытых площадках
Рекомендуется для подключения электротехнического оборудования во взрывоопасных зонах, в том числе взрывозащищенных пожарных извещателей с видом взрывозащиты Exm (герметизация компаундом)
- Материал корпуса – пластик
- Высокая степень пыле- и водозащищенности для серии Спектрон-КВ-Exe - IP66/IP68
- Наружные габаритные размеры коробки без кабельных вводов, мм пектрон-КВ-Exe 204х159х84 мм
- Два типа кабельных вводов позволяют применять кабели с наружным диметром от 6 до 12 мм
- Клеммные винтовые зажимы двух типов обеспечивают надежный электрический контакт для проводников, сечением: от 0,5 до 2,5 мм2
- Крышка коробки имеет уплотнительную прокладку по периметру и крепится с помощью 4-х винтов
- Вид взрывозащиты Exe
Для монтажа коробки предусмотрены отверстия, изолированные от внутреннего объема
Технические характеристики
Маркировка взрывозащиты | 1Ex e IIC Т6...T5 Gb |
Максимальное коммутируемое напряжение, В | 500 |
Максимальный коммутируемый ток, А | 24 |
Температурный диапазон, °С Т6 Т5 |
–60 ÷ +85 –60 ÷ +100 |
Степень защиты оболочкой по ГОСТ 14254 | IP66/IP68 |
Климатическое исполнение | УХЛ1 |
Материал корпуса | Пластик |
Тип кабельных вводов | ВМ-Х2 |
Допустимый наружный диаметр кабеля для кабельного ввода, мм | 6 – 12 |
Тип клеммных зажимов | винтовые, установка на DIN-рейке |
Диаметр зажимаемого проводника, мм2 | 0,5 – 2,5 |
Вольтамперная характеристика клеммного зажима, В/А | 500/24 |
Габаритные размеры коробок ДхШхВ, мм (без кабельных вводов) | 204х159х84 мм |
Крепление крышки | Крышка съемная, фиксируется на 4 винта |
Монтаж коробки | 4 крепежных отверстия, изолированных от внутреннего объема коробки |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | I |
