YZN10-010-K03
Зажим наборный ЗНИ-10мм2 (JXB70А) серый IEK
Производитель: IEK
- Код:
- 00052761
- Артикул
- YZN10-010-K03
- Базовая единица
- шт
76.10 руб.

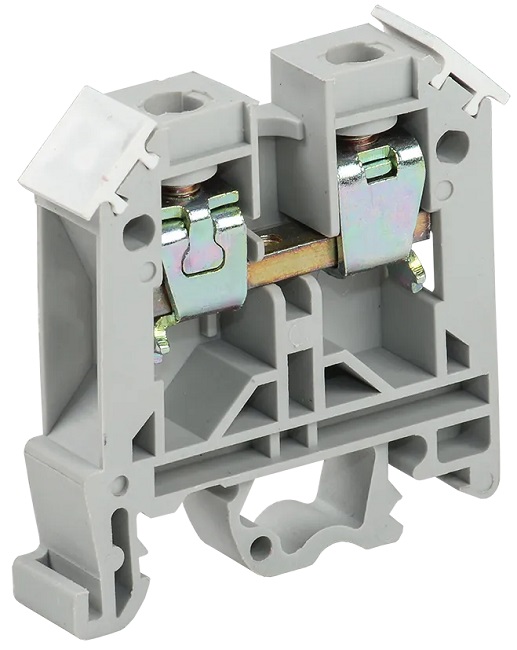

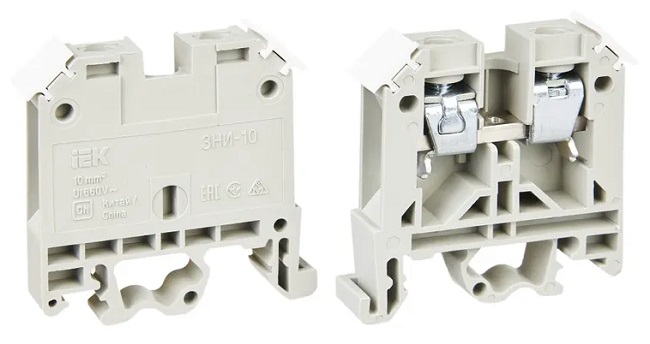

Зажим наборный ЗНИ-10мм2 (JXB70А) серый
- Модель или исполнение Трехфазная установка
- Количество полюсов 1
- Тип монтажа DIN-рейка (стандарт) 35 мм
- Сечение многожильного гибкого провода, мм² 1...10
- Цвет Серый
Служат для безопасного и компактного подключения фазных, нулевых и защитных (земля) проводников различного сечения. Устанавливаются на DIN-рейку. Комплектуются маркером для нанесения номера (кроме ЗНИ-2,5 и ЗНИ-95). Также поставляются боковые заглушки для клеммных зажимов серии ЗНИ. Цвет: синий, серый, зеленый.
Оконечные зажимы могут закрываться пластиковыми заглушками соответствующего размера и цвета.
Выполнены из цветного огнестойкого полиамида: желто-зеленого (земля), синего (ноль), серого (фаза) цвета.
- Надежный винтовой зажим.
- Компактность размеров увеличивает свободное пространство внутри шкафа.
- Комплектуются маркером для нанесения номера.
- Надежный монтаж и легкий демонтаж на DIN-рейке за счет удобной конструкции.
Технические характеристики
| Модель или исполнение | Трехфазная установка |
| Количество полюсов | 1 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Сечение многожильного гибкого провода, мм² | 1...10 |
| Цвет | Серый |
| Номин раб напряжение, В | 600 |
| Тип электрич соединения 2 | Винтовое соединение |
| Сечение одножильного жёсткого провода, мм² | 1...16 |
| Номин ток In, А | 70 |
| Место соединения | Сбоку (поперечное) |
| Количество зажимных клемм на 1 полюс | 2 |
| Материал изоляции корпуса | Полиамид |
| Рабочая температура, °C | -40...80 |
| Класс негорючести изоляц материала UL94 | V0 |
| Ширина или размер ячейки, мм | 10.5 |
| Длина, мм | 46,0 |
| Требуется торцевая изолирующая пластина | Да |
| Номин раб напряжение переменного тока Ue, В | 600 |
| Номин раб напряжение постоянного тока Ue, В | 440 |
| Номин частота, Гц | 50 |
| Номин напряжение изоляции Ui, В | 660 |
| Макс поперечное сечение проводника, мм² | 10 |
| Материал зажима | Сталь |
| Климатическое исполнение | УХЛ3 |
| Степень защиты - IP | IP20 |
| Ширина, мм | 10,5 |
| Высота, мм | 45,5 |
| Номинальная способность к присоединению, мм² | 4...10 |
| Распространяет горение | Нет |
| Возможно использовать с функцией PEN | Нет |
| Материал токоведущей части | Латунь |
| Тип электрич соединения 1 | Винтовое соединение |
