ИПДЛ-75СМ (8-60 м)
Извещатель дымовой оптический линейный, однопозиционный, дальность от 8...60 м, 4-х проводная схема подключения, 2 вых.реле, U-пит.10...30 В, I-потр. ≤15 мА, IP54, t-раб.-30...+60°C, 120х110х110 мм
Производитель: ПТК ИВС
- Код:
- 00052876
- Базовая единица
- шт

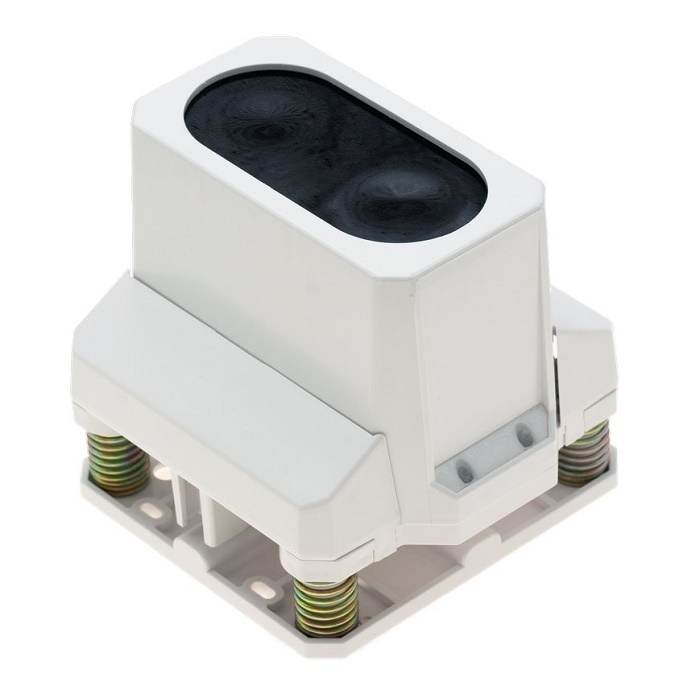

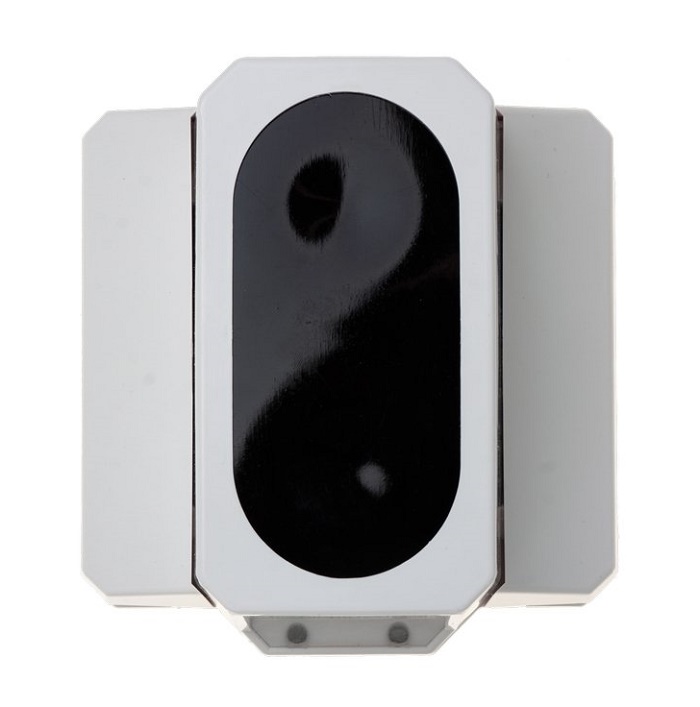

ИП212-75СМ – однопозиционный линейный извещатель пожарный, состоящих из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.
- однопозиционное исполнение (приёмопередатчик + рефлектор-отражатель)
- дистанция работы от 8 до 60 метров
- точный винтовой юстировочный механизм
- четрёхпроводное подключение
В качестве рефлектора-отражателя используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов.

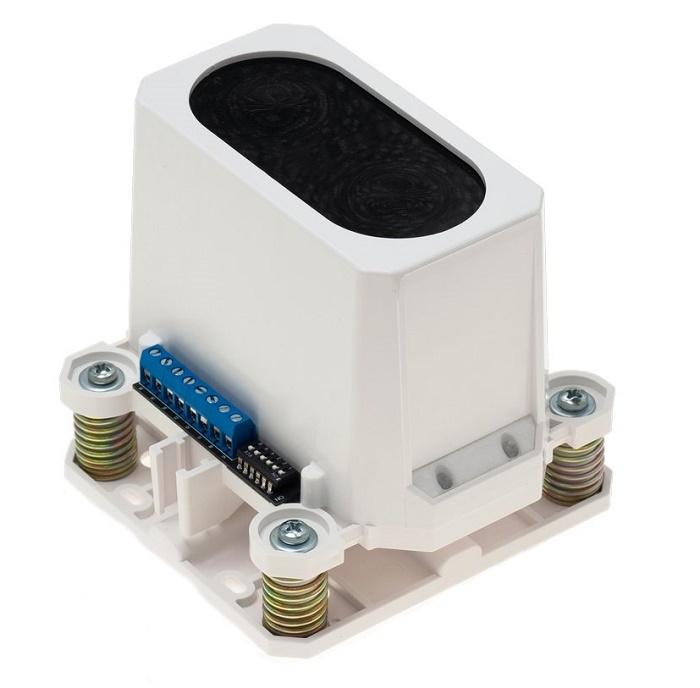

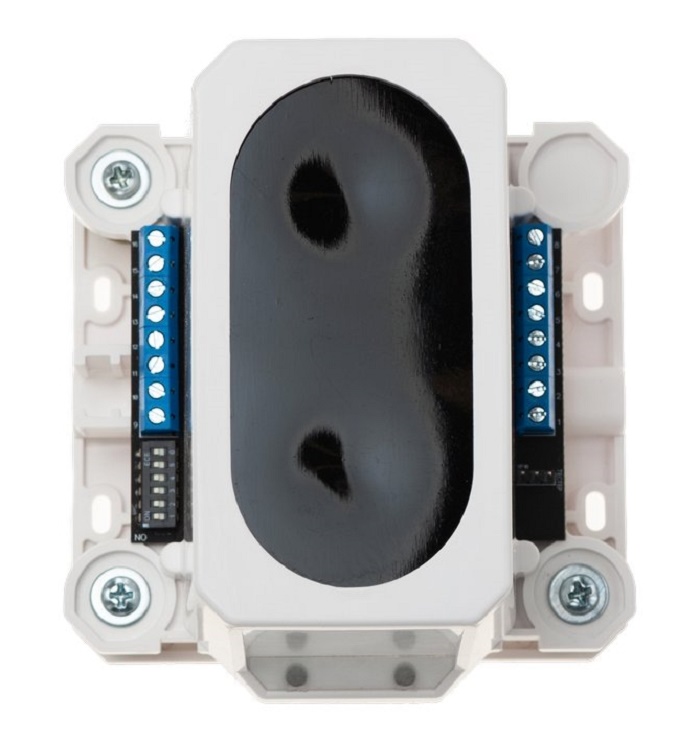

С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-75. В составе извещателей ИП212-75СМ имеются выносные устройства УВ-ПРД-ПРМ.
Имеет приемник и передатчик размещеный в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе.
Принцип действия
Извещатель пожарный и его принцип действия построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.
Потребление извещателей минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика (для ИП212-75CМ – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении. Извещатели ИП212-75СМ позволяют включать в шлейфы практически любых охранно-пожарных приборов как со знакопеременным, так и с однополярным напряжением.
В ИП212-75СМ всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).
Технические характеристики
| Устанавливаемые пороги срабатывания для ИП212-75СМ | 20%, 30%, 40%, 50% |
| Диапазон контролируемых расстояний | от 8 до 60 м |
| Максимальная ширина защищаемого одним извещателем пространства | не более 9 м |
| Напряжение питания извещателя (приемника и передатчика) | от 10 до 30 В |
| Ток, потребляемый извещателем в режиме «Норма» | не более 5 мА |
| Ток, потребляемый извещателем, при формировании сигналов "Пожар" и "Неисправность" | не более 15 мА |
| Ток утечки при питании напряжением обратной полярности | не более 2 мкА |
| Длительность отключения питания для сброса | не менее 2 с |
| Инерционность срабатывания извещателя ("Пожар НЗК" и "Пожар НРК"): | |
| типовая | 5 c |
| максимальная | 10 c |
| Инерционность фиксации извещения «Неисправность» в режимах: | |
| «Неисправность - память» | от 3 до 5 с |
| «Неисправность - допуска» | от 3 до 5 с |
| «Неисправность - луч» | 7±0,5 с |
| «Неисправность - превышение», | от 40 до 70 с |
| «Неисправность - снижение» | от 40 до 70 с |
| Величина сопротивления замкнутых контактов оптореле: | |
| типовая | 15 Ом |
| максимальная | 30 Ом |
| Величина сопротивления разомкнутых контактов оптореле | не менее 500 кОм |
| Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя | не менее 500 кОм |
| Ток, коммутируемый опторелейными выходами | не более 100 мА |
| Напряжение, коммутируемое опторелейными выходами | не более 100 В |
| Предельное значение компенсации чувствительности | 3 дБ (50%) |
| Скорость компенсации: | |
| в режиме быстрой компенсации | 0,12 %/мин |
| в режиме медленной компенсации | 0,03 %/мин |
| Габаритные размеры приемо-передатчика | не более 120x110x110 мм |
| Масса приемо-передатчика | не более 0,42 кг |
| Габаритные размеры устройств выносных УВ-ПРД-ПРМ | не более 55x55x21 мм |
| Масса УВ-ПРД-ПРМ в отдельности | не более 0,04 кг |
| Габаритные размеры рефлектора-отражателя | не более 250х210х15 мм |
| Масса рефлектора-отражателя | не более 0,45 кг |
| Диапазон рабочих температур | от - 30 до + 60 оС |
| Максимально-допустимая относительная влажность | 98% |
| Максимально допустимая частота вибрации | 150 Гц |
| Максимально-допустимая освещенность в месте установки | 12000 лк |
| Степень жесткости по устойчивости к воздействию ЭМП | четвертая |
| Степень защиты оболочки по ГОСТ 14254 | IP 54 |
