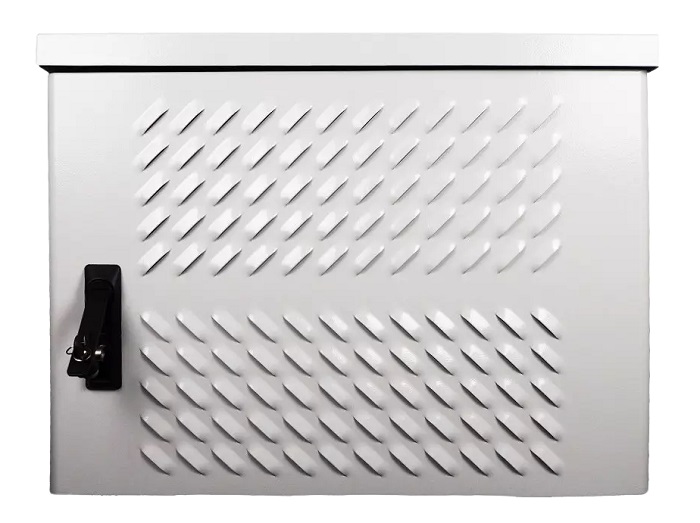

ШТВ-Н-9.6.3-4ААА-Т1

Шкаф уличный всепогодный настенный укомплектованный 9U (Ш600 × Г300), комплектация T1-IP54/55

Укомплектованные шкафы серии ШТВ-Н представляют собой готовое решение с системой контроля микроклимата, которая поддерживает заданную температуру и влажность в заданных параметрах круглый год. Комплектация Т1 имеет нагрев и охлаждение.

Корпус шкафов серии ШТВ-Н имеет металлическую сварную конструкцию, внутри покрыт слоем утеплителя с фольгированным покрытием, что улучшает термоизоляцию и уменьшает теплопотери через стенки шкафа. В комплект шкафа входят задняя оцинкованная панель и комплект вертикальных юнитовых панелей.

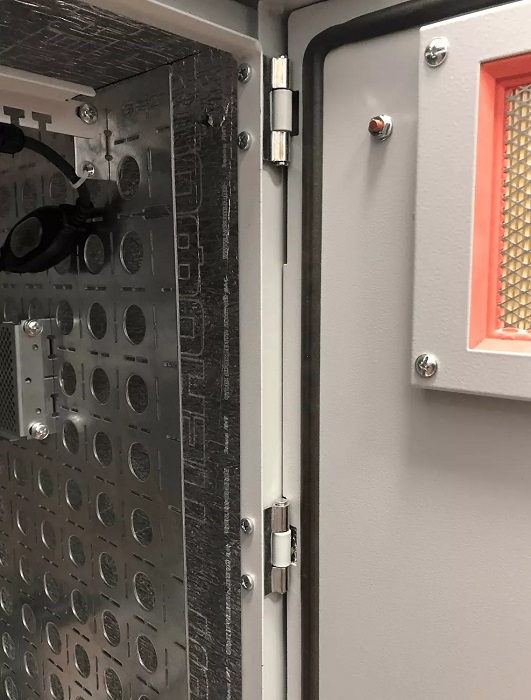

Двери имеют перфорацию, которая обеспечивает вентиляцию установленного в них оборудования, но при этом исключает прямой доступ в полость шкафа и попадание в него инородных предметов. В дверь встроена система вентиляции, состоящая из модуля вентиляторного и фильтра. Максимальный угол открытия двери шкафа 120°. На кронштейне, расположенном на верхней петле двери, находится датчик открытия дверей. Cтепени защиты, обеспечиваемой оболочками от наружного механического удара - IK 10.

• Изделие в климатическом исполнении У1 по ГОСТ 15150–69 предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С.
• Крепится на стену при помощи четырёх уголков (анкеры не входят в комплект поставки), при необходимости можно применить крепление на столб (не входит в комплект).
• В основании шкафа предусмотрены съёмные заглушки для ввода кабелей. Конструкция заглушек предполагает разное количество и диаметр отверстий для установки кабельных вводов по желанию заказчика. (В комплект изделия входит один кабельный ввод для подключения питания шкафа).
• Питание изделия осуществляется от внешней электрической сети напряжением 220 В переменного тока частотой 50 Гц.
• Изделие имеет степень защиты от поражения электрическим током класса I по ГОСТ IEC 61140-2012 и соответствует ГОСТ 12.2.027.0-75.
• Допустимая распределённая статическая нагрузка до 150 кг.

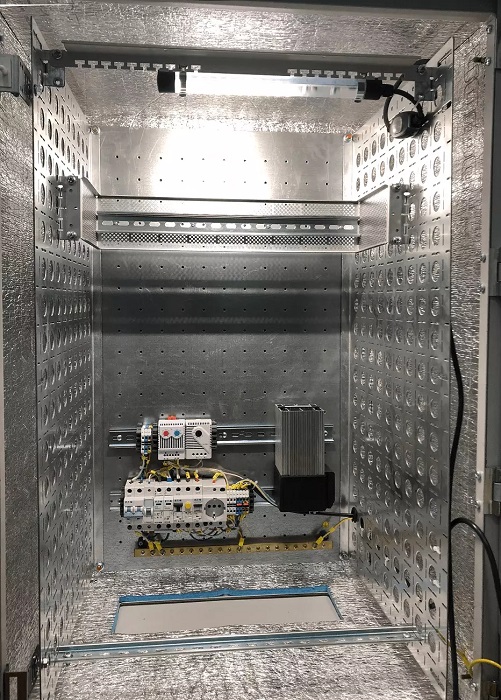

Перечень установленного оборудования:

• Вентилятор
• Нагреватель полупроводниковый
• Разрядник перенапряжения
• Индикатор напряжения
• Гигростат
• Термостат
• Выключатель дифференциальный защитный
• Выключатель автоматический
• Датчик открытия двери
• Розетка на DIN-рейку
• Шина заземления

Технические характеристики
