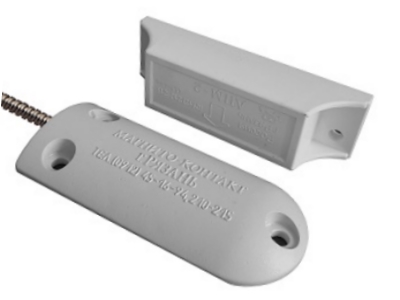

ДПМ-2 исп.07 R
Датчик магнитоконтактный с резистором металлорукав из оцинкованной стали, напольный накладной, Переключающий
Производитель: Магнито-Контакт
- Код:
- 00053416
- Артикул
- 04-0011-0021
- Базовая единица
- шт
1 777 руб.
Датчики положения магнитогерконовые ДПМ-2, предназначены для блокировки ворот, железнодорожных контейнеров, ангаров, дверей вагонов, лифтов и других конструктивных элементов зданий и сооружений из магнитопроводных материалов (сталь, чугун, оцинкованное железо и т.д.) и немагнитопроводных материалов, на открывание или смещение с выдачей сигнала путем размыкания (переключения) сухого контакта геркона, а также в системах автоматики различных устройств.
- Конструктивное исполнение датчиков - двухблочное (блок геркона, блок магнитов).
- Корпуса изделий 0-й серии (исп. 00-07) выполнены из пластмассы.
- Напольный, Резистор
- Тип геркона - Переключающий
- Длина выводов, мм. тип - 700*× КСПВГ 3×0.2 металлорукав
- Расстояние между блоком геркона м блоком магнитов в замкнутом (переключенном) состоянии 25 мм и менее
- Расстояние между блоком геркона м блоком магнитов в разомкнутом (не переключенном) состоянии 70 мм и более
- Максимально допустимый допуск соосности крепления блока геркона и блока магнитов - 10 мм.
- По устойчивости к механическим воздействиям категория 03 по ОСТ 25 1099-83, по климатическим воздействиям категория размещения 02 по ОСТ 25 1099-83
Технические характеристики
| Коммутируемый ток | от 0,001 до 0,5 А |
| Коммутируемое напряжение (при максимальной коммутируемой мощности не более 10 Вт) | от 0,02 до 72 В |
|
Габаритные размеры: |
блок геркона 90х39х10,4; блок магнитов 90х28х22; |
| Диапазон температур | от минус 50С до 50С |
| Относительная влажность | 98% при 35С |
| Сопротивление замкнутых контактов, не более | 0,5 Ом |
|
Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее: в нормальных условиях при повышенной относительной влажности 98%( без конденсации влаги ) при 35°С |
5 МОм 200 кОм |
|
Степень защиты оболочки датчика по ГОСТ14254: |
IP55 |
