ДПМГР-2

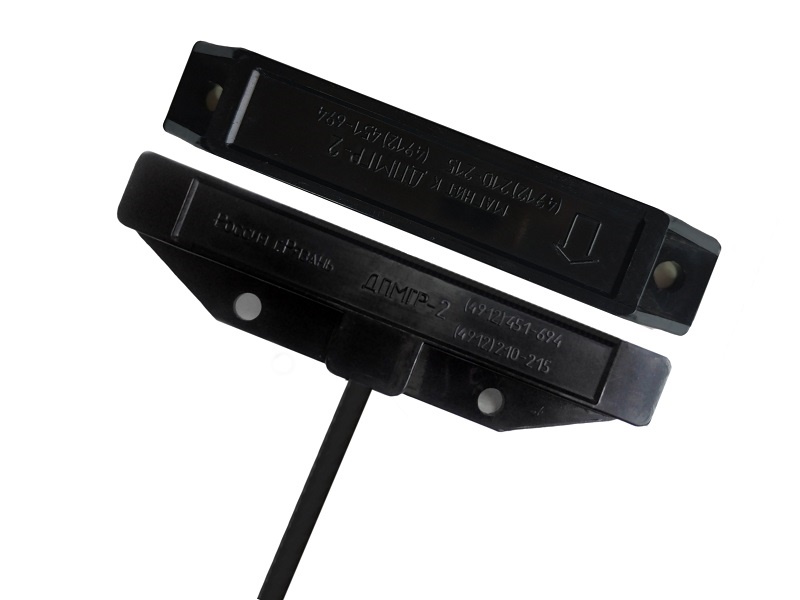

Датчики положения магнитогерконовые взрывозащищённые ДПМГР-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов во взрывоопасных зонах. Конструктивно датчики положения состоят из двух компонентов: датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Датчики имеют маркировку взрывозащиты 0Ex ia IIC T6 Ga Х/РО Ex ia I Ma Х по ГОСТ 31610.0-2014 (IEC60079-0:2011).

Рассчитаны для эксплуатации в макроклиматических районах с умеренным и холодным климатом и изготавливаются в исполнении УХЛ категории 2,5 в соответствии с ГОСТ 15150-69, но для эксплуатации при температурах окружающего воздуха от минус 50 до плюс 50°С и при относительной влажности воздуха до 93% при температуре 40°С.

По способу защиты человека от поражения электрическим током датчик положения соответствует классу "III" по ГОСТ IEC 60335-1.

Степень защиты оболочки – IP66/IP68 по ГОСТ 14254.

Знак «Х», следующий за маркировкой взрывозащиты датчиков положения означает, что датчики изготавливаются с постоянно присоединенным кабелем. Знак «Х» указывает на необходимость соответствующего соединения свободного конца кабеля.

• Контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 25 мм и удерживаются замкнутыми на расстоянии до 40 мм, и гарантированно разомкнуты на расстоянии 90 мм.
• Габаритные размеры, мм: блока геркона 140х20х35; блока магнитов 140х24х22
• Масса (не более), кг: блока геркона 0,24; блока магнитов 0,21
• Длина вывода датчика: 1 м без разделки
• Степень защиты оболочки IP66/IP68 по ГОСТ 14254-2015 (IEC60529:2013).
• Датчик не содержит драгоценных металлов п.1.2 ГОСТ 2.608-78
• Температура эксплуатации: от минус 50°С до плюс 50°С при относительной влажности воздуха до 93% при температуре 40°С.
• Атмосферное давление, кПа: от 84 до 106.7

Технические характеристики

• Конструктивное исполнение - 2-х блочный.
• Тип применяемого геркона Нормально разомкнутый
• Длина выводов, м Тип провода 1*×ПВС 2×0.75 (двойная изоляция)
• Корпус Пластик

Электрические параметры датчиков.

• Коммутационные электрические Максимальные входные параметры
• напряжение, В 250
• ток, А 2
• мощность, Вт 30
• В составе искробезопасных цепей (0Ex ia IIC T6 Ga Х/РО Ex ia I Ma Х)  Максимальные входные искробезопасные параметры
• напряжение Ui, В 25
• ток Ii, мА 200
• мощность Pi, Вт 1,2
• внутренняя индуктивность Li, мкГн 10
• внутренняя емкость Ci, пФ 50
