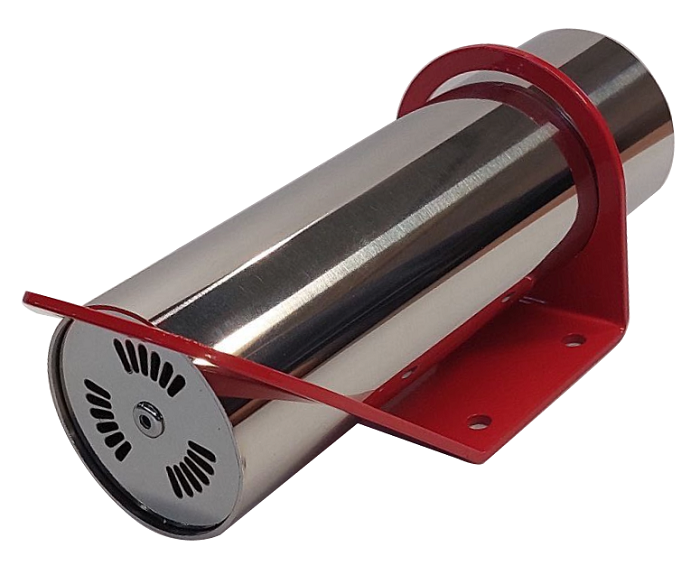

СТм-320
Автономные автоматические модули, защищаемый объем 3,2 м³
Производитель: Соболевский Завод
- Код:
- 00054200
- Базовая единица
- шт
Описание
Автономный автоматический модуль аэрозольного пожаротушения «СТм», «СТт» предназначен для локализации и ликвидации пожаров на начальных стадиях пожара в условно герметичных объемах: электрошкафах, распределительных устройствах электросетей и связи, радиорелейных и телефонных ретрансляторах, закрытых двигательных отсеках и грузовых отделениях транспортных средств и т. п.
Область применения
Объекты, на которых не требуется установка общей системы пожаротушения, а целесообразнее защитить от пожара лишь их часть.
- Масса – 1,45 кг
- Габариты – 185х65 мм
- Защищаемый объем – 3,2 м³
- Время работы – 38 с
- Интервал раб. температур – -50+60°С
Конструкция
Модули «СТм» (за исключением СТм-320), «СТт» представляют собой параллелепипед длиной 135 мм, шириной 78 мм и высотой 53 мм, в котором размещен заряд АОС и блок охлаждения аэрозоля. По торцевой стенке корпуса расположены отверстия для выхода аэрозоля в защищаемый объем. По желанию Заказчика на корпусе можно дополнительно разместить линейно-тепловой детектор с клеммной колодкой для подключения дополнительных цепей обнаружения пожара и блок автозапуска.
Способ запуска
Генераторы приводятся в действие поданным на них электрическим импульсом, вырабатываемым подключенным внешним пусковым устройством при срабатывании. В укомплектованных термокабелем генераторах срабатывание происходит автоматически при повышении температуры окружающей среды более 68 °С (либо определено заданной температурой встроенного термокабеля).
Возможно добавить к генератору выносную кнопку, от которой в экстренных случаях допускается запуск вручную. Для этого необходимо сорвать пломбу, открыть крышку, перевести кнопку в положение «I», обеспечить герметичность защищаемого объема.
Принцип действия
Поступающий на генератор импульс тока приводит к активации аэрозолеобразующего заряда, в процессе чего образуется аэрозольная смесь из высокодисперсных частиц. Далее состав проходит через охладитель и выбрасывается в защищаемый объем через сопловые отверстия генератора. Аэрозольное облако выступает как ингибитор, прекращающий возникшие химические реакции, тем самым обеспечивает быструю локализацию и тушение пожара. При срабатывали генератора количество кислорода в помещении не уменьшается.
Технические характеристики
| Максимальный защищаемый объем условно герметичного помещения при ликвидации пламенного горения модельных очагов пожара подклассов А2, А1 и класса В, м3 | 3,2 |
| Масса заряда аэрозолеобразующего состава, кг | 0,172 (±0,017) |
| Масса снаряженного генератора (без установочных и крепёжных изделий), кг. | 1,45 (±0,14) |
|
Габаритные размеры генератора (без дополнительных установочных деталей), мм: |
Диаметр: 65 мм Высота: 185 мм |
| Продолжительность (время) подачи огнетушащего аэрозоля при температуре окружающей среды + 20 (±2) °С, с | 38 (±3,5) |
| Инерционность срабатывания генератора, с | 5 |
|
Огнетушащая интенсивность подачи аэрозоля из генератора в максимальном объеме условно герметичного помещения, в котором генератор обеспечивает тушение модельных очагов пожаров, кг/(м3 ·с) |
0,00054 |
|
Размеры температурных зон, образующихся при работе генератора, м, не более: - 75 °С - 150 °С - 300 °С |
0,5 - - |
