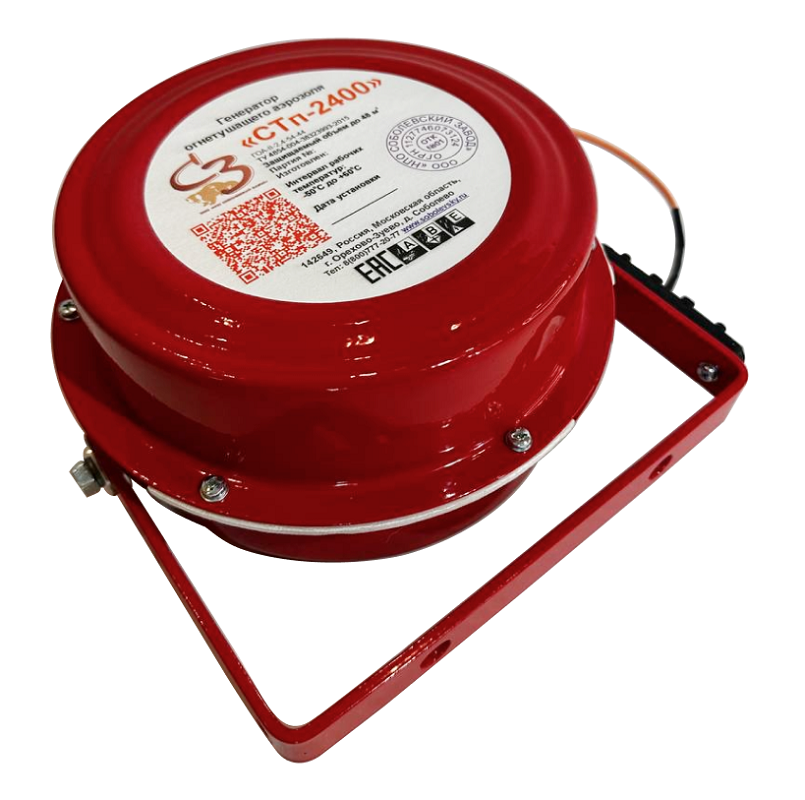

СТп-2400
Генераторы огнетушащего аэрозоля транспортное исполнение, защищаемый объем 48 м³
Производитель: Соболевский Завод
- Код:
- 00054202
- Базовая единица
- шт
Описание
- Масса – 5,2 кг
- Габариты – 220х120 мм
- Защищаемый объем – 48 м³
- Время работы – 44 с
- Интервал раб. температур – -50°С+60°С
Генератор огнетушащего аэрозоля с размещенным внутри аэрозолеобразующим зарядом и электрическим способом запуска, предназначенный для тушения:
- твердых материалов – древесина;
- легковоспламеняющихся и горючих жидкостей – бензин и другие нефтепродукты, органические растворители и т. п.;
- электрооборудования, в том числе находящегося под напряжением до 40 кВ (силовые и высоковольтные установки, бытовая и промышленная электроника).
Конструкция
Генератор представляет собой прочный металлический корпус из 2-х частей, соединенных болтовыми креплениями, между которыми предусмотрена специальная сопловая щель для выхода ОТВ. Внутри размещен аэрозолеобразующий заряд. Для монтажа на несущие конструкции генератор снабжен П-образным металлическим кронштейном.
Способ запуска
Пуск стандартного генератора происходит от поступления токового импульса силой ˃ 2 А, при напряжении 12-24 В источниками которого могут быть:
- автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
- устройства ручного пуска (кнопки).
Принцип действия
Поступающий на генератор импульс тока приводит к активации аэрозолеобразующего заряда, в процессе чего образуется аэрозольная смесь из высокодисперсных частиц. Далее состав проходит через охладитель и выбрасывается в защищаемый объем через сопловые отверстия генератора. Аэрозольное облако выступает как ингибитор, прекращающий возникшие химические реакции, тем самым обеспечивает быструю локализацию и тушение пожара. В процессе работы генератора количество кислорода в помещении не уменьшается.
Технические характеристики
| Масса снаряженного генератора: | 5,2 ± 0,52 кг |
| Масса аэрозолеобразующего заряда: | 2,4 ± 0,24 кг |
| Время работы генераторов при температуре 20ºС ; | 44 ± 8с |
| Время работы генератора в интервале при температуре эксплуатации: | 44 ± 8 с |
| Инерционность (время срабатывания) во всем диапазоне температур эксплуатации не более | 5 с. |
| Габаритные размеры (не более): |
Диаметр - 220 мм Высота - 120 мм |
| Огнетушащая способность аэрозоля, получаемого при работе генератора, для тушения очагов пожара подкласса А2 и класса В, локализации (ликвидации пламенного горения) очага подкласса А1 | 0,054 кг/м3. |
| Время локализации очага пожара подкласса А1 в условно герметичном помещении максимального защищаемого объема - не менее | 7 минут. |
| Максимальный защищаемый объем условно герметичного помещения: | 48 м3 |
| Размер зоны с температурой более 75°С от выходных отверстий вдоль оси потока не должен превышать | 1,25м. |
| Размер зоны с температурой более 150°С от выходных отверстий вдоль оси потока не должен превышать | 0,4 м. |
| Размер зоны с температурой более 300°С от выходных отверстий вдоль оси потока не должен превышать | 0,25 м. |
| Параметры пускового электрического импульса должны быть: |
напряжение 12-24 В; вид тока - постоянный; - продолжительность импульса- не менее 2,0 с при напряжении 12 В не менее 1,0 с при напряжении 24 В; - ток запуска – не менее 2А. |
| Максимальные значения тока контроля состояния цепи запуска генератора не должны превышать: |
- при постоянном контроле - 0,01 А; - при периодическом контроле в течение не более 15 секунд при перерывах в протекании не менее 10 мин. - 0,1 А. |
| Максимальное выделяемое тепло: | 6860 кДж |
