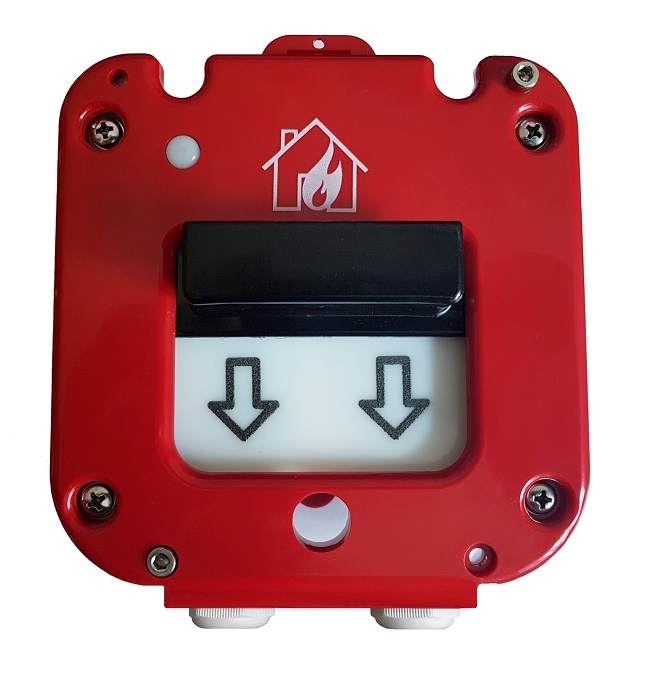

ИП-535-50А «СЕВЕР» (с встроенной С2000-АР-1 исп.01)
Извещатель пожарный ручной, светов.индикация; U-пит.9...30В, I-потр.30мкА; IP66, tраб.-55...+60°С, 129х158х72 мм, Пластиковый ввод 6-12 мм. со встроенной адресной меткой Болид С2000-АР-1 исп.01
Производитель: Магнито-Контакт
- Код:
- 00054219
- Базовая единица
- шт
ИП-535-50А «СЕВЕР» (с встроенной С2000-АР-1 исп.01)
Извещатель пожарный ручной ИП 535–26 «СЕВЕР» предназначен для ручного включения сигнала тревоги на приемно-контрольном приборе, используется на улице под навесом (типа козырек), а также в помещениях зданий и сооружений различного назначения.
Может включаться в шлейф ПКП одновременно с другими двухпроводными токопотребляемыми извещателями. Шлейф ПКП подключается к клеммной колодке XS1 без соблюдения полярности.
- Соответствует требованиям НПБ 70-98, НПБ 58-97, ТР ЕАЭС 043/2017, ГОСТ Р 53325-2012, АТФЕ.425211.001ТУ имеет сертификат соответствия.
- Выполнен в корпусе из АБС-пластика.
- Питается от шлейфа ПКП.
- Состоит из пластикового корпуса, основание которого с электронным блоком закрепляются на стене помещения. Затем лицевая панель с приводным элементом шурупами крепится к основанию.
- Рассчитан на непрерывную круглосуточную работу.
Извещатель (ИП 535–50-А) приводится в действие опусканием вниз в направлении стрелок приводного элемента (ручки).
Не более чем через 4 секунды извещатель перейдет в режим тревоги с постоянным свечением красного индикаторного светодиода и передаст сигнал тревоги на ПКП.
Для возврата в дежурный режим необходимо вернуть приводной элемент в исходное положение (путем выкручивания/ослабления фиксирующего винта с помощью специального инструмента, входящего в комплект) и сбросить сигнал тревоги на ПКП.
Извещатель имеет следующую индикацию режимов работы:
- Дежурный режим: одиночные мигания красного светодиода с периодом ~5 сек,
- Режим «ПОЖАР»: постоянное свечение красного светодиода.
При переходе ИПР в режим тревоги увеличивается его потребление тока от шлейфа ПКП, где происходит регистрация сигнала тревоги, сопровождающаяся звуковой, световой или символьной индикацией в зависимости от типа используемого ПКП.
Технические характеристики
| Напряжение питания | 9-30 В |
| Потребляемый ток в дежурном режиме | до 50 мкА (зависит от напряжения питания) |
| в «Дежурном» режиме индикатор промаргивает при 9 В в интервале 7 сек, при 30 В в интервале 5 сек., в режиме «Пожар» индикатор горит постоянно. | |
| Потребляемый ток в режиме «Пожар» | 10±2 мА (при 9В), не более 20±2 мА (при 30В) |
| Коммутируемые параметры | мощность 1,5 Вт; напряжение 30 В, ток 0,2 А |
| Диапазон рабочих температур | -60°С ... +60°С |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 |
| Максимально допустимая относительная влажность окружающей среды | 98% |
| Габаритные размеры | 129 x 158 x 72 мм |
| Масса ИПР | не более 0,5 кг |
| Степень зашиты оболочки по ГОСТ 14254 | IP66/IP68 |
| ИПР не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78) | |
