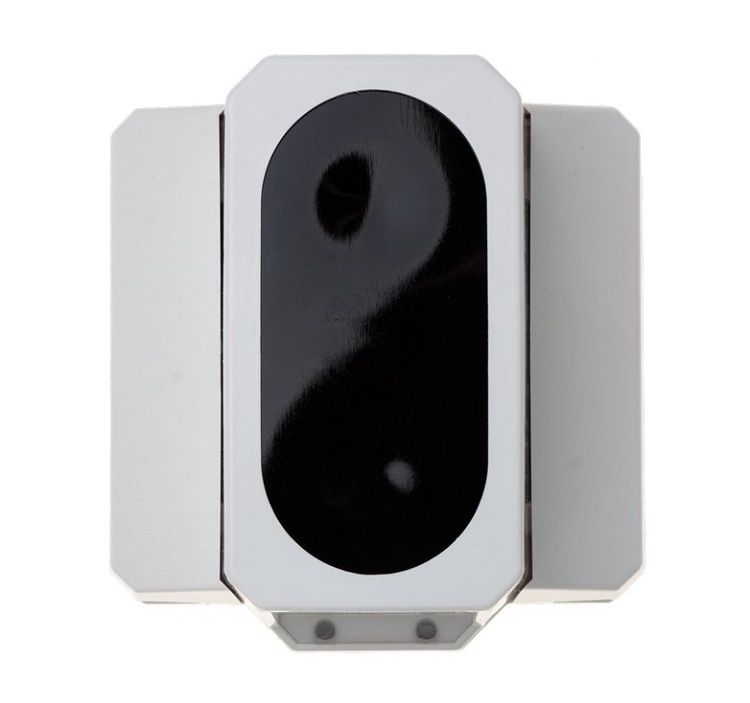

ИПДЛ-75СМД (8-60 м)
Извещатель дымовой оптический линейный, однопозиционный, дальность от 8...60 м, 2-х проводная схема подключения, U-пит. по ШС 10...30 В, I-потр.дежурное ≤1,0 мА, IP54, t-раб.-30...+60°C, габ.размеры 120х110х110 мм
Производитель: ПТК ИВС
- Код:
- 00054266
- Базовая единица
- шт
Извещатель пожарный дымовой линейный для защиты помещений большой площади или протяжённости.
Отличительные особенности данной модификации:
- однопозиционное исполнение (приёмопередатчик + рефлектор-отражатель)
- дистанция работы от 8 до 60 метров
- точный винтовой юстировочный механизм

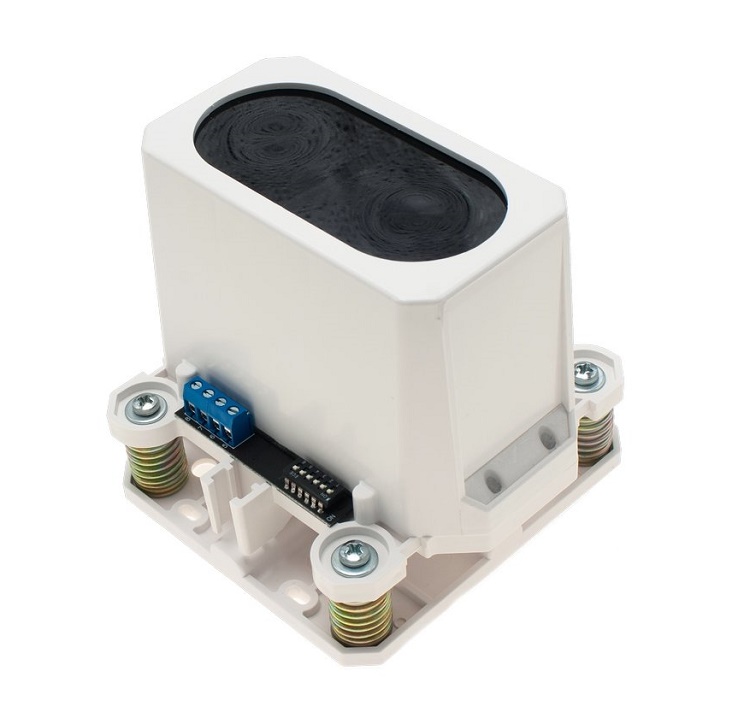

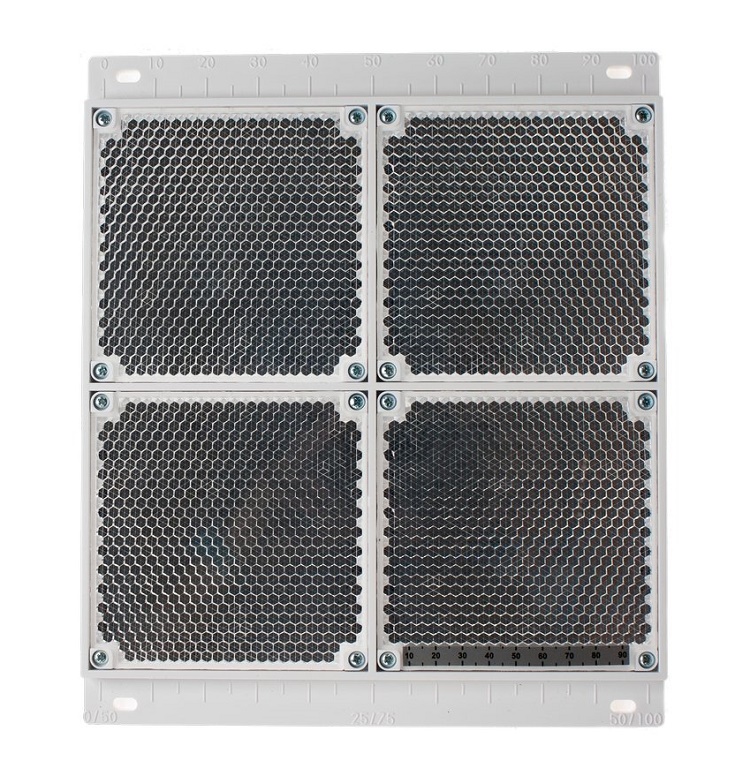

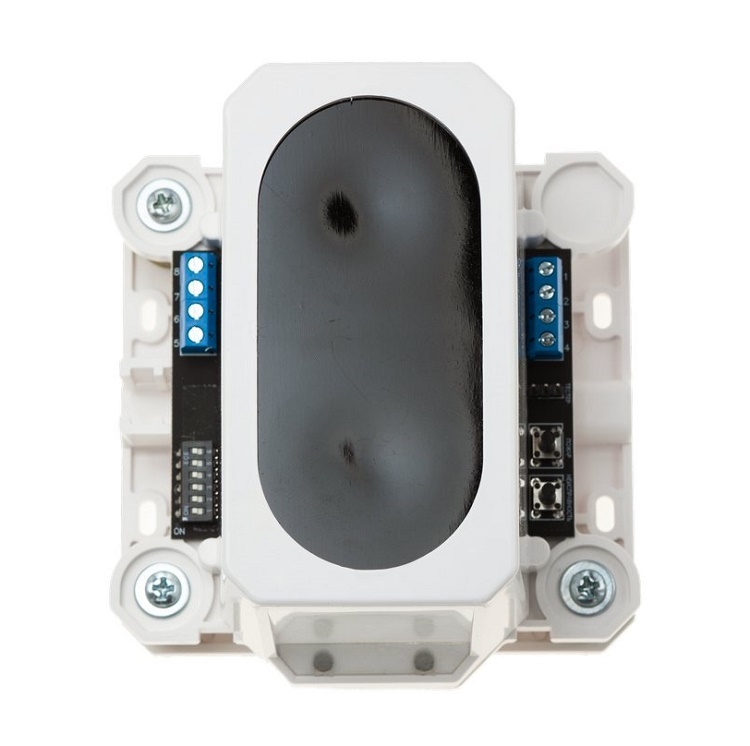

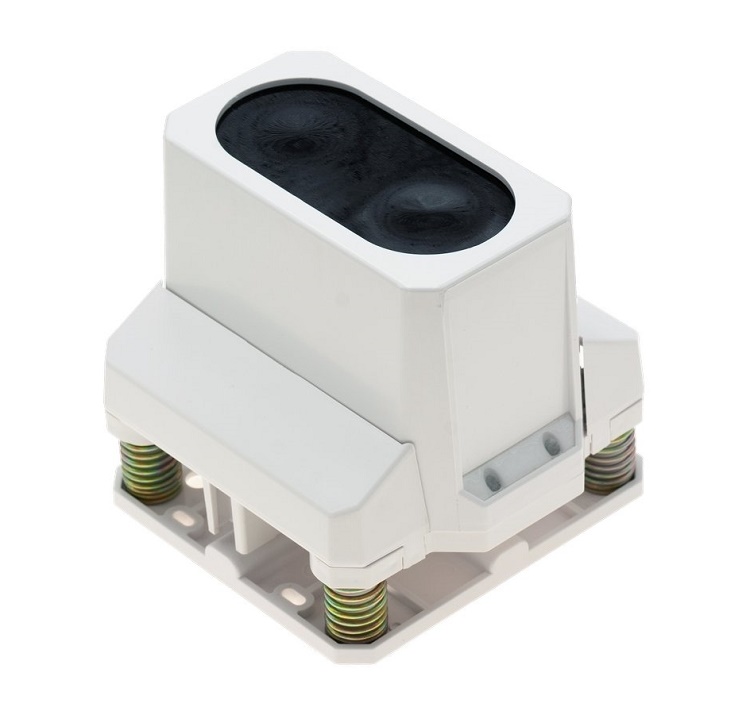

Однопозиционный линейный извещатель пожарный, состоящих из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе. В качестве рефлектора-отражателя используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов. С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-75. В составе извещателей ИП212-75СМД имеются выносные устройства УВ-ПРД-ПРМ. Имеет приемник и передатчик размещенный в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе.
Извещатель пожарный и его принцип действия построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.
Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-75CМД могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).
Потребление извещателей минимизировано за счет применения решений по синхронизации работы приемника и передатчика (для ИП212-75CМД – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении.
В ИП212-75СМД всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).
Технические характеристики
Устанавливаемые пороги срабатывания для ИП212-75СМ | 20%, 30%, 40%, 50% |
Диапазон контролируемых расстояний | от 8 до 60 м |
Максимальная ширина защищаемого одним извещателем пространства | не более 9 м |
Напряжение питания извещателя (приемника и передатчика) | от 10 до 30 В |
Ток, потребляемый извещателем в режиме «Норма» | не более 1 мА |
Ток, потребляемый извещателем, при формировании сигнала «Внимание» | не более 10 мА |
Ток, потребляемый извещателем, при формировании сигнала «Пожар» | не более 35 мА |
Ток, потребляемый извещателем, при формировании сигнала «Неисправность» | не более 1 мА |
Ток утечки при питании напряжением обратной полярности | не более 2 мкА |
Длительность отключения питания для сброса | не менее 2 с |
Инерционность срабатывания извещателя ("Внимание" и "Пожар"): | |
типовая | 5 c |
максимальная | 10 c |
Инерционность фиксации извещения «Неисправность» в режимах: | |
«Неисправность - память» | от 3 до 5 с |
«Неисправность - допуска» | от 3 до 5 с |
«Неисправность - луч» | 7±0,5 с |
«Неисправность - превышение», | от 40 до 60 с |
«Неисправность - снижение» | от 40 до 60 с |
Величина сопротивления разомкнутых контактов оптореле | не менее 500 кОм |
Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя | не менее 500 кОм |
Ток, коммутируемый опторелейными выходами | не более 100 мА |
Напряжение, коммутируемое опторелейными выходами | не более 100 В |
Предельное значение компенсации чувствительности | 3 дБ (50%) |
Скорость компенсации: | |
в режиме быстрой компенсации | 0,12 %/мин |
в режиме медленной компенсации | 0,03 %/мин |
Габаритные размеры приемо-передатчика | не более 120x110x110 мм |
Масса приемо-передатчика | не более 0,42 кг |
Габаритные размеры устройств выносных УВ-ПРД-ПРМ | не более 55x55x21 мм |
Масса УВ-ПРД-ПРМ в отдельности | не более 0,04 кг |
Габаритные размеры рефлектора-отражателя | не более 250х210х15 мм |
Масса рефлектора-отражателя | не более 0,45 кг |
Диапазон рабочих температур | от - 30 до + 60 оС |
Максимально-допустимая относительная влажность | 98% |
Максимально допустимая частота вибрации | 150 Гц |
Максимально-допустимая освещенность в месте установки | 12000 лк |
Степень жесткости по устойчивости к воздействию ЭМП | четвертая |
Степень защиты оболочки по ГОСТ 14254 | IP 54 |
