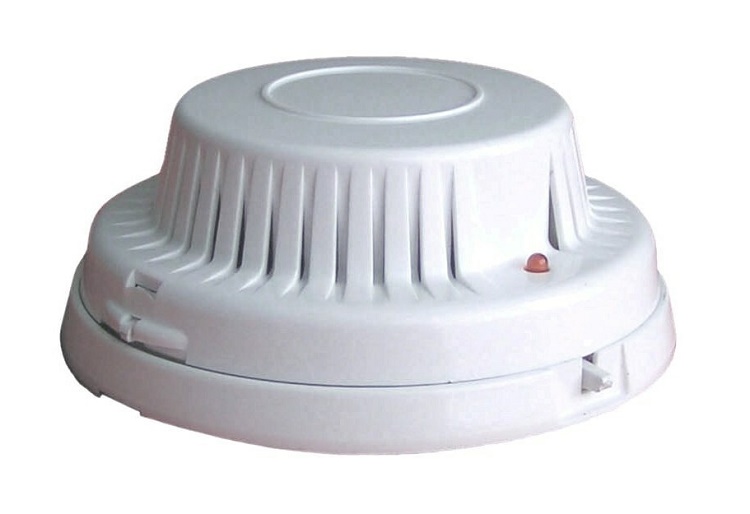

ИП-212-39/1 “АГАТ” Р1

Извещатель пожарный дымовой оптико-электронный ИП 212-39/1 "АГАТ" предназначен для обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений.

ИП 212-39/1 "АГАТ" Р1 – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём размыкания сигнального шлейфа.

Применяется в составе автоматизированных систем обнаружения загораний совместно с приёмно-контрольными приборами или устройствами сигнально-пусковыми, обеспечивающими в шлейфе пожарной сигнализации напряжение питания равное 7-30 В.

Электрическая схема извещателя выполнена на базе специализированного микроконтроллера, разработанного при участии специалистов СКБП "Квазар". В микроконтроллер интегрирован операционный усилитель с полевым входом, который точно, без отклонений, обеспечивает значение чувствительности извещателя, равное (0,08-0,12) дБ/м. Таким образом, исключена вероятность ложного срабатывания извещателя, связанного с высокой чувствительностью в оптической системе, а также вероятность падения чувствительности извещателя в процессе эксплуатации.

Применение микроконтроллера позволило снизить ток потребления извещателя в дежурном режиме до 35 мкА.

Контроль работоспособности электрической схемы осуществляется путём нажатия на специальную кнопку черного цвета. В режиме "Контроль" происходит искусственное увеличение коэффициента усиления фотоусилителя до значения, при котором амплитуда отражённого сигнала превысит порог срабатывания. Данный способ обеспечивает полную проверку работоспособности электрической схемы извещателя, включая элементы оптической системы. В дежурном режиме работы прибора происходит самоконтроль электрической схемы, который индуцируется периодическим включением оптического индикатора.

Сборка печатной платы извещателя выполнена с применением технологии поверхностного монтажа электронных компонентов.

В оптической системе извещателя применена малогабаритная дымовая камера с горизонтальным заходом дыма. Конструктивно дымовая камера состоит из основания и корпуса и включает в себя фотоприемник и инфракрасный излучатель. Корпус дымовой камеры является съемным.

Корпус состоит из крышки и основания. Крышка крепится к основанию с помощью шарнира и защёлок. Она легко открывается, а при необходимости может быть снята с основания.

Сопряжение базы (розетки) извещателя с корпусом выполнено с помощью стандартного клеммного блока и скрытых защёлок. Применение стандартного клеммного блока обеспечивает хороший электрический контакт извещателя с базой, а также, в совокупности со скрытыми защёлками, надёжное механическое соединение.

• Корпус извещателя ИП 212-39/1 выполнен из белого глянцевого пластика-АБС импортного производства с добавлением антистатических компонентов.
• Степень защиты корпуса – IР40 по ГОСТ 14254-96.
• Извещатель имеет улучшенный дизайн, небольшие габаритные размеры, малый вес.

Технические характеристики:

• чувствительность – от 0,08 до 0,12 дБ/м;
• напряжение питания – 7-30 В;
• ток потребления в дежурном режиме – не более 35 мкА;
• габаритные размеры – (диаметр х высота) 90 х 43 мм;
• масса – не более 90 г;
• диапазон рабочих температур – от -30 до +55 ^оС.
