ИПР-513-2 “АГАТ”

Извещатель пожарный ручной ИПР 513-2 "АГАТ" предназначен для подачи сигнала тревоги на средства пожарной и охранно-пожарной сигнализации при воздействии на него человека. Применяется в составе автоматизированных систем обнаружения загораний совместно с приёмно-контрольными приборами или устройствами сигнально-пусковыми, обеспечивающими в шлейфе пожарной сигнализации напряжение питания равное 9-30 В.

• ИПР 513-2 "АГАТ" – двухпроводная схема подключения к пожарной сигнализации

Варианты подключения к пожарной сигнализации: имитация пожарного извещателя с нормально-замкнутым (НЗ) контактом, имитация пожарного извещателя с нормально-разомкнутым (НР) контактом, имитация активного пожарного извещателя. Для последнего варианта предусмотрена оптическая индикация дежурного режима. Настройка извещателя на выбранный вариант подключения осуществляется при помощи стандартных перемычек – джамперов.

Сборка печатной платы изделия выполнена с применением технологии поверхностного монтажа электронных компонентов.

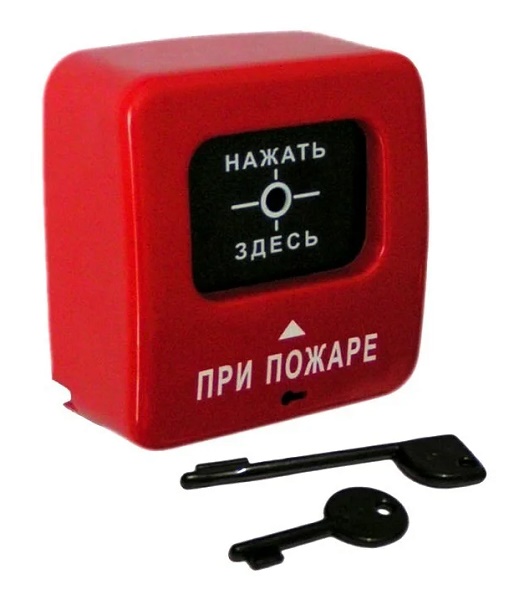

Приводной элемент извещателя имеет вид пластины, на которую необходимо надавить для включения сигнала "Пожар". Такой тип приводного элемента является наиболее удобным и эргономичным, поскольку человеку в тревожной ситуации не нужно задумываться, как привести извещатель в действие. Перевод прибора из режима "Пожар" в дежурный режим, а также его снятие с места установки производится с помощью специальных ключей.

• Корпус извещателя изготовлен из красного глянцевого пластика-АБС импортного производства.
• Степень защиты корпуса – IP41.

Технические характеристики:

• напряжение питания при включении по схеме с НЗ или НР контактом – 9-100 В;
• напряжение питания при включении по схеме активного извещателя – 9-30 В;
• ток потребления при включении по схеме активного извещателя с индикацией дежурного режима – не более 80 мкА;
• габаритные размеры – (длина х ширина х высота) 41 х 83 х 93 мм;
• масса – не более 110 г;
• диапазон рабочих температур – от -30 до +55 ^оС.
