КГР-3

КГР-3 предназначены для защиты трех пар проводов и подключенного к ним оборудования от импульсных перенапряжений, вызванных наведенными токами в линиях во время грозовых или других электрических разрядов.

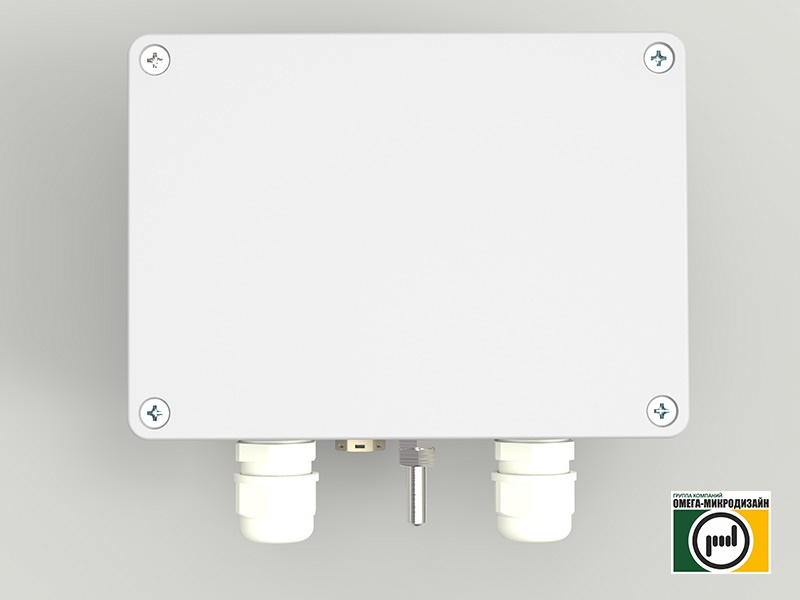

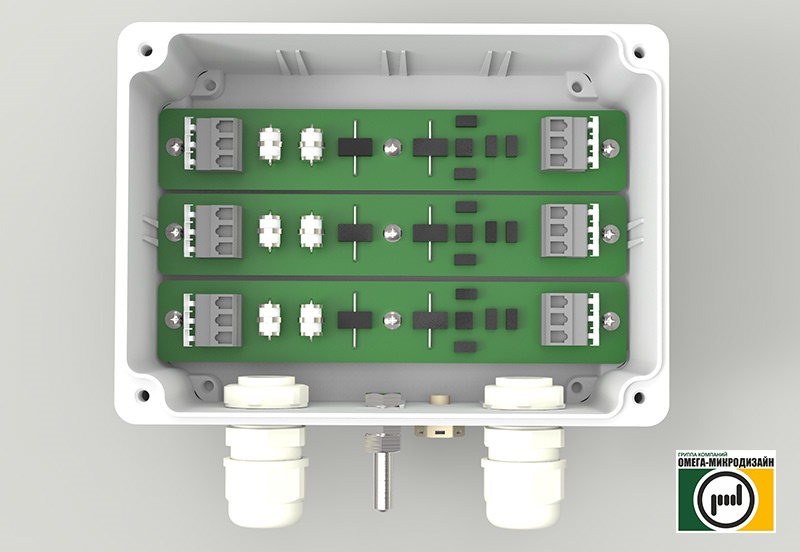

Конструкция включает три сменные модуля грозозащиты, размещённые в корпусе со степенью защиты IP65. В модулях установлены элементы грозозащиты и пружинные зажимы для подключения проводов.

• максимальное рабочее напряжение 40В.
• рабочий ток, не более:
• 0,3А, для ГР-2С;
• 1А, для модуля ГР-2П1;
• 2А, для модуля ГР-2П2;
• 3А, для модуля ГР-2П3;
• 4А, для модуля ГР-2П4;
• 5А, для модуля ГР-2П5.
• вносимое в цепь сопротивление не более 4,5 Ом для модуля с индексом "С", и не более 1 Ом для модуля с индексом "П".
• допустимое импульсное напряжение не более 6кВ.
• уровень срабатывания напряжения защиты между проводами пары 40 В;
• степень защиты корпуса IP-65.
• сечение подключаемых проводников 0,2…2,5 мм.
• для эксплуатации на открытом воздухе или в помещении при температуре от минус 50 С до плюс 50 С, относительной влажности 95% при температуре 35 0С.
• время срабатывания защиты не более 10 nS.
• габаритные размеры блока КГР-3 –не более 148×135×75 мм, масса – не более 1,05 кг.
• срок службы корпуса КГР не менее 10 лет.
